Q611F气动两片式球阀
由气动执行器与两片式球阀组成，利用压缩空气作为能源，接受气动信号或电气定位器等附件信号进行工作，具有结构简单、操作方便等优点。提高了使用寿命，气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，广泛应用于生产过程自动控制系统中的调节或开关操作场合.
Q611F气动两片式球阀特点：
1、气动两片式球阀由仿意大利AT气动执行机构和Q11F球阀组成。 2、可选配限位开关，空气过滤减压阀、手轮机构，电磁阀。 3、气动执行器采用铝合金挤出工艺制作，表面采用硬化处理，外观美观，有利于安装，运输。 4、采用精密压铸工艺制作的铝合金活塞，保证了双活塞精确的对称，并配合高质量的O型环和导向阀，可的供很高的扭矩输入与气压比，双导轨和活塞设计保证了输出扭矩的恒定。 5、活塞导向带采用大接触面积，自润滑设计高强度材料保证了低摩擦，正常使用寿命可达100万次！ 6、阀体设计，铸造均采用台湾的先进工艺，具有结构合理。能达到气泡级密封，启闭力矩小，使用寿命长。 7、阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。造型美观，质量可靠等优点。
Q611F气动两片式球阀技术参数：
阀体形式
内螺纹精铸阀体
公称通径
DN6～100mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
连接形式
管螺纹(G)、锥螺纹(NPT)
阀盖形式
一体式
压盖型式
压帽拧紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
Q611F气动两片式球阀零部件材料表：
1
左阀体
WCB、CF8、CF8M、CF3M
2
阀座
PEFE、PPL、304、316
3
球体
4
密封圈
PTFE/金属石墨缠绕垫片
5
右阀体(中阀体)
6
阀杆
2Cr13304、316、316L
7
填料压盖
Q611F气动两片式球阀结构：（图）

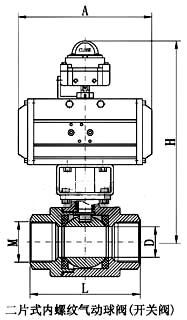

Q611F气动两片式球阀外观尺寸：
内螺纹连接
mm
inch
D
L
H
G
A
10
3/8
60
157
3/8″
140
15
1/2
75
168
1/2″
20
3/4
80
170
3/4″
25
90
180
1″
32
11/4
110
185
11/4″
164
40
11/2
38
125
200
11/2″
50
144
210
2″
190
65
21/2
64
186
230
21/2″
78
206
250
3″
247
100
98
240
270
4″
Q611F气动两片式球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
