ZJHY型气动薄膜精小型小流量调节阀
是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不 干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
ZJHY型气动薄膜精小型小流量调节阀特点：
泄漏率：Ⅵ 级，小于额定流量的10-4
回差 ：不带定位器，小于全行程的3%； 带定位器，小于全行程的1%
基本误差：不带定位器，小于全行程的±5%； 带定位器， 小于全行程的±1%
死区：不带定位器 ，小于全行程的3%；带定位器，小于全行程的1%注：测试使用填料为聚四氟乙烯填料。
ZJHY型气动薄膜精小型小流量调节阀技术参数：
公称通径(mm)
G1/2
G3/4
阀座直径(mm)
1.5*
3
4
5
6
7
8
9
流量系数Kv
0.0025
0.08
0.12
0.20
0.32
0.50
0.80
1.00
可调范围
30:1
公称压力
标准产品1.6 4.0 6.4、10MPa
阀芯形式
单座柱塞型阀芯
流量特性
直线
作用形式
气开式、气关式
工作温度
普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃
法兰标准
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构
ZHA/B型多弹簧气动薄膜执行机构
可配附件
定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

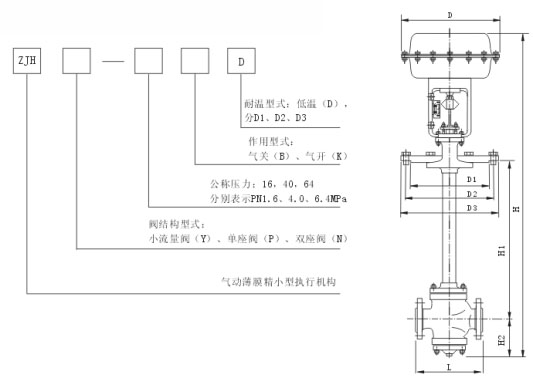

ZJHY型气动薄膜精小型小流量调节阀结构：（图）
ZJHY型气动薄膜精小型小流量调节阀外观尺寸：
公通径(mm)
连接长度 L(mm)
92
高度 H(mm)
370
H1(mm)
30
执行器宽 D(mm)
230
重量(KG)
18
ZJHY型气动薄膜精小型小流量调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
