蝶阀法兰式蝶阀

更新：2022/9/14 11:02:24 点击：

品牌：工开阀门
型号： D643F/H

产品介绍

D643F/H型气动法兰式蝶阀

结构简单,操作方便,重量轻,口径大,流通能力大等优点,且具有自清洗功能。气动法兰式蝶阀适用于悬浮颗粒的流体及浓,浊浆头流体的调节,广泛应用于石油,化工,电站,轻纺,造纸等行业生产过程的自动化调节和远程控制中,用于控制液位,流量,压力等工艺。

D643F/H型气动法兰式蝶阀特点：

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构独特，“开关” 需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

D643F/H型气动法兰式蝶阀性能：

公称通径 mm	50	80	100	125	150	200	250	300	350	400
额定流量系数Kv	85	220	340	530	770	1360	2130	3060	4160	5450
公称压力MPa	0.6, 1.0, 1.6
转角范围	90°
信号压力KPa	20～100
流量特性	近似等百分比
介质温度℃	-20℃～+200℃(常温), -29℃～+425℃(中温), -40℃～+570℃(高温)
接管法兰	按JB78对夹式法兰连接
信号连接螺孔	M16×1.5
阀体材质	WCB(ZG230-450), ICr18Ni9, ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti

D643F/H型气动法兰式蝶阀零部件材料表：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

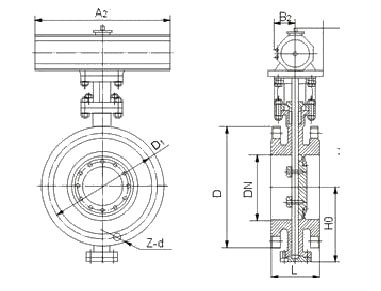

D643F/H型气动法兰式蝶阀结构：（图）

D643F/H型气动法兰式蝶阀外观尺寸：

公称通径DN		结构长度 (标准值)		外形尺寸( 参考值)				连接尺寸(标准值)
公称通径DN		L		H	D643H			PN0.6MPa
毫米	英寸	短	长	H	H2	A2	B2	D	D1	Z-d
50	2	108	150	100	625	245	72	140	110	4--14
65	21/2	112	170	115	625	245	72	160	130	4--14
80	3	114	180	120	645	245	72	190	150	4--18
100	4	127	190	130	675	355	92	210	170	4--18
125	5	140	200	150	715	355	92	240	200	8-18
150	6	140	210	170	800	355	92	265	225	8-18
200	8	152	230	200	850	250	170	320	280	8-18
250	10	165	250	235	925	250	170	375	335	12-18
300	12	178	270	300	1035	450	220	440	395	12-22
350	14	190	290	325	1070	450	220	490	445	16-22
400	16	216	310	355	1190	450	220	540	495	16-22
450	18	222	330	390	1250	650	280	595	550	20-22
500	20	229	350	420	1290	650	280	645	600	20-26
600	24	267	390	490	1455	850	380	755	705	24--26
700	28	292	430	550	1585	850	380	860	810	24--30
800	32	318	470	640	1700	1250	380	975	920	24--30
900	36	330	510	710	1865	1250	380	1075	1020	24--30
1000	40	410	550	770	2015	1500	580	1175	1120	28--30
1200	48	470	630	890	2226	1500	580	1405	1340	32-33

D643F/H型气动法兰式蝶阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
