ZJHPF46气动衬氟调节阀
是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。采用顶部导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。
ZJHPF46气动衬氟调节阀特点：
（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。 （2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。 （3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。 （4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。 （5）特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型。产品公称压力等级有PN0.6、1.0、1.6、2.5、class 150LB；公称通径范围DN20~300;使用温度由-20℃~ 200℃范围内多种档次；泄漏等级VI级，流量特性为线性或等百分比。
ZJHPF46气动衬氟调节阀性能：
项目
不带定位器
带定位器
基本误差%
±5.0
±1.0
回差%
3.0
1.0
死区%
0.4
始终点偏差%
气开
始点
±2.5
气关
终点
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30：1
ZJHPF46气动衬氟调节阀制造标准：
配置执行器类别
ZHA/B多弹簧簿膜执行机构
执行器型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
有效面积(cm2)
350
560
900
1400
行程(mm)
10、16
24
40
40、60
100
弹簧范围(KPa)
20～100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140～400KPa
气源接口
RC1/4"
环境温度
-30～+70℃
可配附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
ZJHPF46气动衬氟调节阀技术参数：
公称通径(DN)
20
25
32
50
65
80
150
阀座直径(dn)
额定流量系数(KV)
5.0
8
12
70
240
允许压差(MPa)
3.8
3.2
2.0
1.8
1.5
1.4
0.6
公称压力(MPa)
1.6、2.5、4.0、6.4
额定行程(mm)
16
60
配用执行器型号
ZHA/B45
阀芯形式
单座柱塞式衬氟阀芯
流量特性
快开特性
ZJHPF46气动衬氟调节阀零部件材料表：
阀体、阀盖
ZG230-450衬F46
阀座、阀芯
304衬F46
阀杆
导向套
波纹管
不锈钢+F46

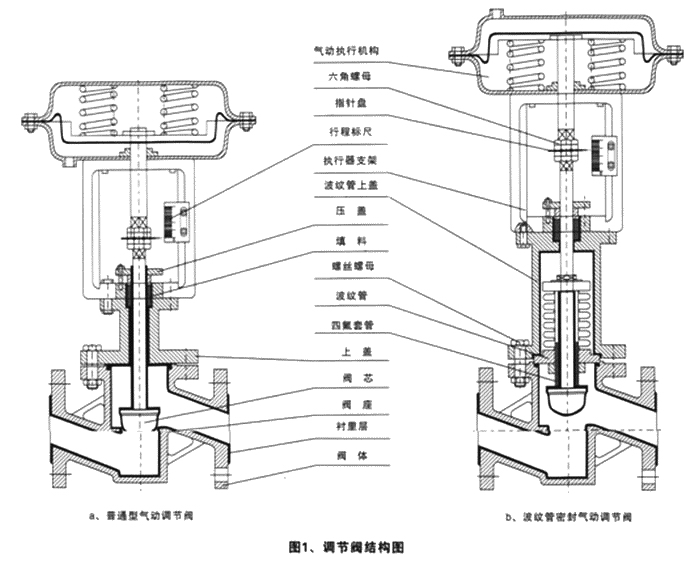

ZJHPF46气动衬氟调节阀结构：（图）
ZJHPF46气动衬氟调节阀外观尺寸：
125
L
PN16/25
181
184
200
222
254
276
298
352
410
451
PN40
194
197
235
267
292
317
368
425
473
PN64
206
210
251
286
311
337
394
440
508
H
52.5
57.5
75
85.5
92.5
110
142.5
158
82.5
117.5
167.5
85
90
102.5
107.5
172.5
195
H1
132
170
179
214
221
234
270
294
H2
380
510
H3
180
236
310
L1
289
347
476
A
282
360
470
D
220
320
ZJHPF46气动衬氟调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
