ZHJP、ZHJN型气动薄膜薄直通单座调节阀
气动薄膜直通双座调节阀采用双导向结构。配用于多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。该气动调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动簿膜薄直通单座调节阀和气动簿膜薄直通双座调节阀特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。上海一环制造的气动薄膜直通单座、双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级温度有-250℃-+560℃范围内多种档次。泄漏量标准为Ⅲ级和IV级。流量特性为线性或百分比。多种多样的品种规格可供选择。
ZHJP、ZHJN型气动薄膜薄直通单座调节阀技术参数：
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
400
额定流量 系数Kv
单座
5
8
12
120
280
450
700
1100
双座
10
16
63
160
630
1000
1600
2700
额定行程L(mm)
60
膜片有效面积Ae(cm2)
600
公称压力PN(Mpa)
1.6、4.0、6.4
固有流量特性
直线、等百分比
固有可调比R
50：1
信号范围Pr(Kpa)
20～100、40～200、20～60、 80～240、段幅：20～60、 60～100、
气源压力Ps(Mpa)
0.14～0.4
允许泄漏量
Ⅳ级（单座）、Ⅲ级（双座）
工作 温度 t （℃）
常温型
-20200、-40～250、-60～250
散热型
-40～450、-60～450
高温型
450～650
低温型
-60～100、-100～ -200、-200～ -250
ZHJP、ZHJN型气动薄膜薄直通单座调节阀零部件材料表：
阀体、阀盖：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti 阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊 填料：聚四氟乙烯、柔性石墨、不锈钢波纹管 垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 膜盖：A3 波纹膜片：丁腈橡胶夹增强涤纶织物 弹簧：60Si2Mn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 衬套：2Cr13 软密封阀芯：增强聚四氟乙烯

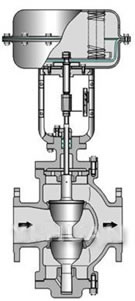

ZHJP、ZHJN型气动薄膜薄直通单座调节阀结构：（图）
ZHJP、ZHJN型气动薄膜薄直通单座调节阀外观尺寸：
公称通径DN
法兰 距离 （L）
PN16
180
185
220
275
305
350
410
550
670
770
PN40
190
210
230
255
285
310
355
425
460
560
690
795
PN64
240
265
295
320
370
475
570
752
819
标准阀盖H1
567
579
622
652
802
818
826
1054
1079
1144
1517
1658
577
583
642
822
852
876
1104
1129
1124
1637
1758
中温型 阀盖H1
760
767
779
1052
1062
1076
1347
1399
1464
1867
2008
777
783
842
1072
1102
1126
1424
1449
1524
2023
2108
H2
91
112
118
129
144
173
191
195
243
251
290
380
436
117
139
188
208
268
278
441
465
A
282
360
470
620
法兰标准
GB ；1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS：10K、20K、30K
ZHJP、ZHJN型气动薄膜薄直通单座调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
