Q941F电动调节球阀
适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。
Q941F电动调节球阀特点：
1流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。 3阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。 4阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。 5由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。 6下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q941F电动调节球阀性能：
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
公称压力(MPa)
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)
≤公称压力
阀体形式
两段式铸造球阀
连接形式
法兰式、焊接式、螺纹式
阀芯形式
"O"型球形阀芯
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
流量特性
近似快开型
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
死区
≤1%(可调)
可调范围
250：1
350：1
配置执行机构
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
Q941F电动调节球阀零部件材料表：
零件名称
材料
阀体、阀盖
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
阀座密封圈
PTFE、碳素纤维＋PTFE、对位聚苯
填料
V型PTFE、柔性石墨
Q941F电动调节球阀结构：（图）

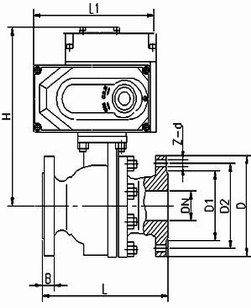

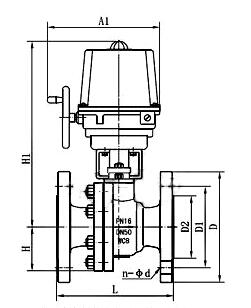

Q941F电动调节球阀外观尺寸：
PN1.6MPa法兰连接尺寸
D
95
105
115
140
165
185
220
250
285
D1
75
85
110
145
160
180
210
240
D2
46
56
76
84
99
118
132
156
184
211
b
14
16
18
22
24
26
28
f
2
n-φd
4-14
4-18
8-18
8-22
PN2.5MPa法兰连接尺寸
235
270
300
190
8-26
Q941F电动调节球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
