截止阀液氨截止阀

更新：2022/7/27 13:29:01 点击：

品牌：工开阀门
型号： J41B

产品介绍

J41B液氨截止阀

具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。

J41B液氨截止阀特点：

1、针对普通阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用阀在阀体材料上选用耐腐蚀钢(低温碳素钢添加耐蚀合金元素),可耐氨气、液氨腐蚀,低温可至－40℃，最大限度保证工况条件使用要求。
2、氨用截止阀密封副配对结构型式采用球、平面型,密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。
3、产品中法兰采用凹凸密封结构,即使在管道压力波动的情况下，保证中法兰密封绝对可靠。
4、上密封装置中采用多级聚四氟乙烯密封材料，形成组合密封，确保阀门在使用期限内填料函无介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏,甚至造成事故的可能。

J41B液氨截止阀性能：

公称压力PN（MPA）	试验压力PS（MPa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

J41B液氨截止阀零部件材料表：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J41B-25C	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
J41B-25Z	灰铸铁			碳钢
J41B-25P	不锈钢			不锈钢
J41F-25Z	灰铸铁			碳钢

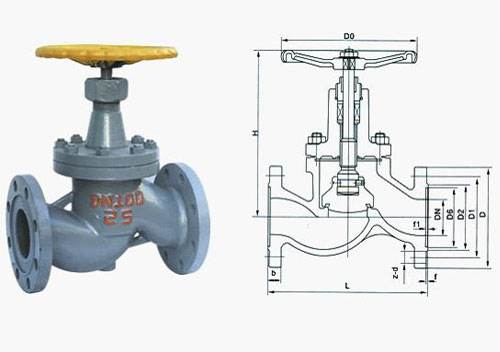

J41B液氨截止阀结构：（图）

J41B液氨截止阀外观尺寸：

公称通径 DN（mm）	尺　　寸（mm）
公称通径 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	关	开	D3
10	130	90	60	40	35	16	2	4	4-φ14	165	185	110
15	130	95	65	45	40	16	2	4	4-φ14	165	185	110
20	150	105	75	55	51	18	2	4	4-φ14	170	200	120
25	160	115	85	65	58	18	2	4	4-φ14	197	210	120
32	180	135	100	78	66	20	2	4	4-φ18	199	213	140
40	200	145	110	85	76	20	3	4	4-φ18	248	264	160
50	230	160	125	100	88	22	3	4	4-φ18	265	295	180
65	290	180	145	120	110	24	3	4	8-φ18	310	349	220
80	310	195	160	135	121	26	3	4	8-φ18	340	357	240
100	350	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	400	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	480	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	600	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	650	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	750	485	430	390	364	40	3	4.5	16-φ30	-	995	550

J41B液氨截止阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
