WJ41H美标波纹管截止阀
采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境；适用于公称压力150LB-900LB，工作温度-29～550℃的石油、化工、制药、化肥、电力等行业。
WJ41H美标波纹管截止阀特点：
1双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准。 2没有流体损失，降低能源损失，提高工厂设备安全。 3使用寿命长，减少维修次数，降低经营成本。 4坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。 5气体介质阀座采用PTFE软密封材料提高本阀的密封性。 6耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏。 7产品技术和性能全部按德标ARI标准制造。
WJ41H美标波纹管截止阀技术参数：
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
ASME B16.10、BS1873
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598
WJ41H美标波纹管截止阀零部件材料表：
序号NO.
名称part name
材质material
1
阀体body
WCB、CF8、CF3
2
阀瓣disc
2CR13、SS304、SS316
3
轴销hinge pin
SS304、SS316
4
波纹管组件bellows combination
SS304、SS316L
5
阀盖bonnet
WCB、SS304、SS316
6
填料packing
柔性石墨Flexible graphite、PTFE
7
压套gland
25#、304、316
8
定位片locator
9
阀杆螺母stem nut
铜合金ZQA19-4
10
手轮hand wheel
碳钢carbon steel
11
并帽cap
25#
12
油杯oil cup
黄铜brass
13
六角螺母hexagon nut
ASTMA193 2H、A193-8、A193-8M
14
双头螺栓bolt
ASTMA193 B7、A193-B8、A193-B8M
15
垫片gasket
柔性石墨+不锈钢flexible graphite+stainless steel、PTFE
16
阀杆stem
2Cr13、SS304、SS316

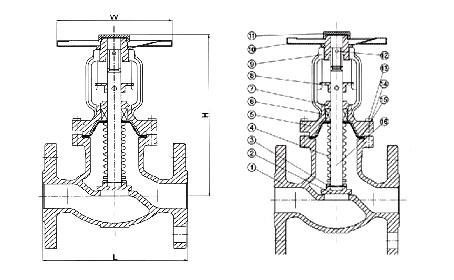

WJ41H美标波纹管截止阀结构：（图）
WJ41H美标波纹管截止阀外观尺寸：
型号
WJ41H/W-150LB
压力等级
150LB
口径
mm
20
25
32
40
50
65
80
100
125
150
in
1/2
3/4
11/4
11/2
21/2
L
108
117
127
140
165
203
216
241
292
356
406
H
280
286
368
387
400
457
520
609
W
120
180
200
220
260
300
320
340
重量（kg）
18
30
35
55
75
104
WJ41H美标波纹管截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
