ZJHJ气动角式调节阀
是采用顶部导向结构，由多弹簧气动薄膜执行机构和角式调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动角式调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。气动角式调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合 。
ZJHJ气动角式调节阀性能：
项 目
不带定位器
带定位器
基本误差%
±5.0
±1.0
回 差%
≤3.0
≤1.0
死 区%
≤0.4
始终点偏差%
气开
始点
土2.5
终点
气关
额定行程偏差%
≤2.5
泄漏量1/h
0.01%X阀额定容量
可调范围R
30:1
ZJHJ气动角式调节阀零部件材料表：
阀芯型式
单座柱塞型阀芯
流量特性
等百分比特性和线性特性
材 料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

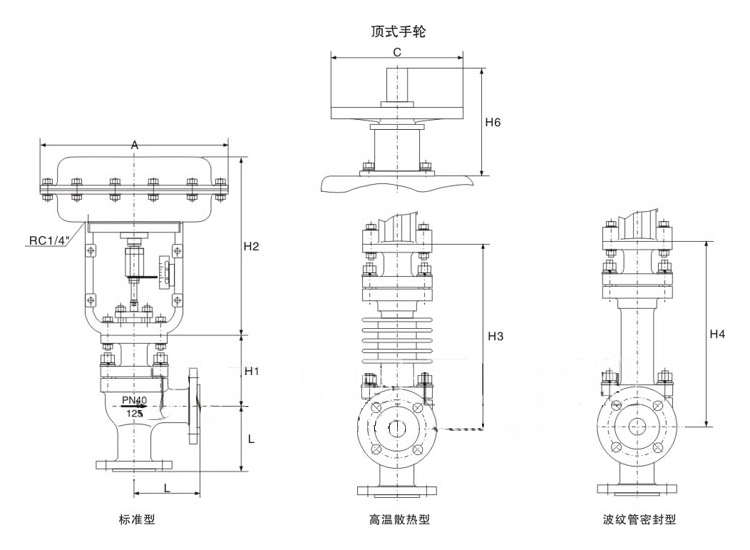

ZJHJ气动角式调节阀结构：（图）
ZJHJ气动角式调节阀外观尺寸：
公祢通径
20
25
32
40
50
65
80
100
125
150
200
L
PN16/40
85
95
115
130
145
155
175
240
300
PN64
170
190
215
250
275
325
A
285
360
470
H1
107
114
132
137
164
174
189
213
243
298
119
122
140
157
169
179
230
304
H2
380
510
H3
267
282
305
402
412
427
474
504
559
279
290
308
315
407
417
438
621
641
695
H4
604
634
689
C
220
270
320
H6
180
236
310
重量 (kg)
16
17
19
24
30
48
57
64
120
185
21
34
42
72
83
138
225
ZJHJ气动角式调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
