UZ41SM柱塞闸阀
由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。
UZ41SM柱塞闸阀特点：
在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。
UZ41SM柱塞闸阀性能：
实验项目
实验介质
实验压力
压强实验
水
1.5PN
高压密封试验
1.1PN
低压气密封试验
气
0.5-O.7MPa
UZ41SM柱塞闸阀零部件材料表：
阀体
铸钢，铸铁，不锈钢，含钼不锈钢
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
柱塞
铬镍钛不锈钢
轴承
GCR15，440,304,316
孔架
不锈钢
螺母
黄铜
封环
柔性石墨
柄帽
塑料
上盖
CF8M,CF3,CF3M
手轮
ASTM A536 Gr.60-40-18、A216-WCB

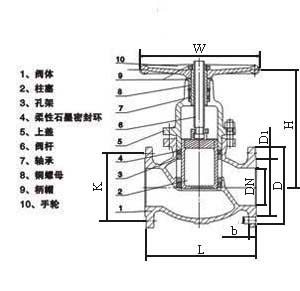

UZ41SM柱塞闸阀：（图）
UZ41SM柱塞闸阀外观尺寸：
DN(mm) 尺寸（mm）
UZ41SM-16Y、P、R
15
20
25
32
40
50
65
80
100
125
L
130
150
160
180
200
250
265
280
300
325
H
170
190
210
270
340
380
420
450
W
120
140
240
310
D
95
105
115
135
145
195
215
245
K
75
85
110
D1
45
55
78
155
185
t
14
16
18
22
n-φ
4-14
4-18
8-18
UZ41SM柱塞闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
