Q941Y浮动硬密封电动球阀
电动驱动、法兰连接形式、浮动球直通式，密封形式采用硬密封、阀座密封面材料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。
Q941Y浮动硬密封电动球阀特点：
阀门与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。
Q941Y浮动硬密封电动球阀性能：
型号
PN
工作压力 / MPa
适用温度 / ℃
适用介质
Q941Y-16C
16
1.6
-28~425
水、蒸汽、油品等
Q941Y-25
25
2.5
Q941Y-40
40
4.0
Q941Y-63
63
6.3
Q941Y-16P
-28~500
硝酸等腐蚀性介质
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R
Q941Y-25R
Q941Y-40R
Q941Y-63R
Q941Y浮动硬密封电动球阀零部件材料表：
材料
阀体
球体、阀杆
密封圈
填料、垫圈
WCB
2Cr13
特种硬化材料
柔性石墨环、柔性石墨缠绕垫
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
CF8 (304)
0Cr18Ni9 (304)

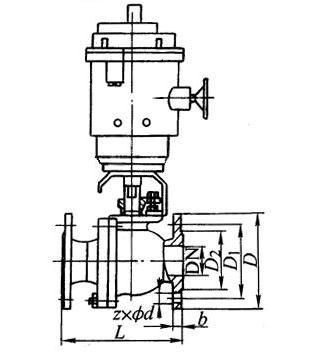

Q941Y浮动硬密封电动球阀结构：（图）
Q941Y浮动硬密封电动球阀外观尺寸：
DN
L
D
D1
D2
b
z×ød
15
130
95
65
45
14
4×ø14
20
140
105
75
55
150
115
85
32
165
135
100
78
4×ø18
180
145
110
50
200
160
125
220
120
18
80
250
195
8×ø18
280
215
155
320
245
210
185
22
360
240
24
8×ø23
400
335
295
265
26
12×ø23
Q941Y浮动硬密封电动球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
