D941X不锈钢智能电动蝶阀
采用一体化结构，接入220V或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。不锈钢电动法兰蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。不锈钢电动法兰蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
D941X不锈钢智能电动蝶阀特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。
D941X不锈钢智能电动蝶阀制造标准：
设计标准
GB/T2238-1989
法兰连接尺寸
GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-2000；JB/T9092-1999
D941X不锈钢智能电动蝶阀技术参数：
公称通径DN(mm)
50～2000
公称压力
PN1.0、1.6MPa
法兰标准
JB/T79、GB/T9113、HG20594-97
连接形式
法兰式、对夹式
阀板形式
垂直板式
流量特性
近似快开型
动作范围
0～90°
泄露量
按GB/T4213-92，为Kv值的10-4
基本误差
±2.5%
回差
死区
1% (可调)
可调范围
50:1
配置执行机构
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
D941X不锈钢智能电动蝶阀零部件材料表：
零件名称
材料
阀体
球墨铸钢、铸钢、合金钢、不锈钢
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨
D941X不锈钢智能电动蝶阀结构：（图）

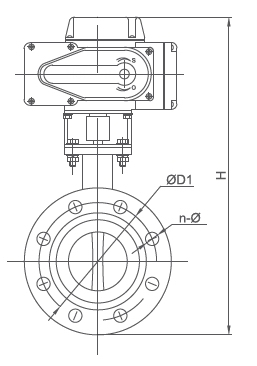

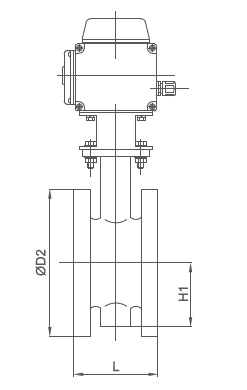

D941X不锈钢智能电动蝶阀外观尺寸：
公称通径dn
a
b
c
d
e
额定功率
额定电流
压力
1.0/1.6
40
155
349
57
104
32
15w
0.2a
50
353
62
43
65
362
70
46
80
368
89
100
208
392
106
115
52
25w
0.5a
125
407
120
56
150
446
132
200
256
489
164
127
60
50w
0.8a
250
514
68
300
568
238
78
90w
1.0a
350
288
629
280
120w
1.2a
400
662
302
102
450
693
335
114
150w
500
729
360
D941X不锈钢智能电动蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
