PBQ340F/Y/H上装式偏心半球阀

利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

PBQ340F/Y/H上装式偏心半球阀特点：

1. 阀座设外台阶与阀体内台阶相配合的结构，防止了球体与阀座发生卡阻或脱离现象。
2. 利用偏心阀体，偏心球体和阀座，阀杆作旋转运气时，在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好密封的目的，所以偏心半球阀密性能安全可靠；阀门启闭时，球体与阀座完全脱开，消除了密封副的磨损，克服了传统球阀阀座与球体密封面始终磨损的问题。
3. 非金属弹性材料被于金属座中，阀座金属密封面受到良好的保护。
4. 半球切口的球体与阀座之间有剪切作用，特适用于含维，微小固体颗粒，浆等介质。
5. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
6. 本产品具有精确的调节和可靠定位功能，流量特性为近似百分比，可调范围大，**调比为100；1。

PBQ340F/Y/H上装式偏心半球阀性能：

公称压力（Mpa）	0.6	1.0	1.6	2.5	4.0
公称通经（mm）	40-600	40-600	40-600	40-600	40-600
密封试验压力（Mpa）	0.66	1.1	1.76	2.75	4.4
壳体试验压力（Mpa）	0.9	1.5	2.4	3.75	6.0
适用温度（℃）	－29～300、－29～425、－29～540
适用介质	清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式	手动、电动、气动
连接形式	法兰连接、对夹连接
安装方式	立式安装、卧式安装

PBQ340F/Y/H上装式偏心半球阀制造标准：

设计制造：GB12237－89
法兰连接：GB/T17241.6998、GB/T9115（钢制）
结构长度：GB12221－89
压力试验：GB/T13927的规定

PBQ340F/Y/H上装式偏心半球阀零部件材料表：

序号	名称及规格	材料
1	底盖	25
2	内六角螺栓	35CrMo
3	垫片	柔性石墨
4	阀体	WCB
5	下阀杆	2Cr13
6	球体	WCB
7	滑动轴承	铜基合金或不锈钢
8	垫片	柔性石墨
9	阀座+堆焊合金钢	25
10	阀座支承	25
11	内六角螺栓	35CrMo
12	键	40Cr
13	上阀杆	2Cr13
14	滑动轴承	铜基合金或不锈钢
15	填料垫	2Cr13
16	填料	柔性石墨
17	填料压盖	WCB
18	支架	WCB
19	螺柱	35CrMo
20	螺母	45
21	螺柱	35CrMo
22	螺母	45
23	螺柱	35CrMo
24	螺母	45
25	键	40Cr
26	手动操作器	组合件

PBQ340F/Y/H上装式偏心半球阀结构：（图）

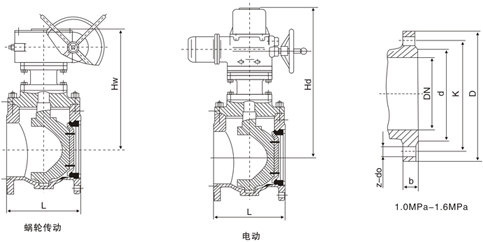

PBQ340F/Y/H上装式偏心半球阀外观尺寸：

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	b	Z-Φd	Ws	Hs	Hw	Hd
1.0Mpa	50	124	160	16	4-Φ18	230	164	260	310
	65	145	180	18	4-Φ18	250	180	275	330
	80	165	195	20	4-Φ18	300	200	300	360
	100	194	215	20	8-Φ18	320	235	335	390
	125	210	245	22	8-Φ18	400	260	355	405
	150	229	280	24	8-Φ18	500	280	375	440
	200	243	335	24	8-Φ23	800	320	410	470
	250	297	390	26	12-Φ23	1000	355	485	550
	300	338	440	26	12-Φ23	1200	400	530	595
	350	400	500	28	16-Φ23			580	650
	400	420	565	28	16-Φ25			650	730
	450	502	615	30	20-Φ25			710	790
	500	533	670	30	20-Φ25			760	840
	600	800	780	34	20-Φ30			870	960
	700	900	895	38	24-Φ30			910	1080
	800	1000	1010	42	24-Φ34			935	1125

PBQ340F/Y/H上装式偏心半球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
