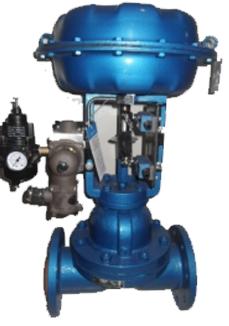

ZJHG气动隔膜调节阀
是由多弹簧气动薄膜执行器与隔膜调节阀阀体组成，一般用于氯气介质中。气动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),气动隔膜调节阀特别适合于要求耐腐蚀、剧毒场合。气动隔膜调节阀采用模块化设计，可采用不同组合、配用各种附件。
ZJHG气动隔膜调节阀特点：
(1) 采用轻型执行机构，高度及重量均可减小30%。 (2) 阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。 (3) 阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。 (4) 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。 (5)采用轻型执行机构，高度及重量均可减小30%。 (6)阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。 (7)阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。 流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
ZJHG气动隔膜调节阀性能：
项目
技术指标
不带定位器
带定位器
基本误差％
±10
±1.5
回差％
8
1.5
死区％
6
0.6
允许泄漏量
衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶
10-4×阀额定容量
无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶
5×10-6×阀额定容量
可配附件
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等
额定流量系数Kv偏差％
±20
ZJHG气动隔膜调节阀技术参数：
公称通径mm
15
20
25
40
50
65
80
100
150
200
公称压力MPa
0.6 10
行程mm
10
16
60
流量特性
近似快开型
介质温度℃
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰形式
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
阀体材质
PN (MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可调比R
30:1
气源接头
M16×1.5
ZJHG气动隔膜调节阀零部件材料表：
阀体：HT200、ZG230～450或下述材质衬里 隔膜：丁荃胶、天然胶、聚四氟乙烯波纹 薄膜：丁腈橡胶夹增强涤纶织物 弹簧：60S12Mn
ZJHG气动隔膜调节阀结构：（图）

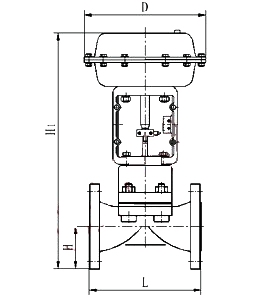

ZJHG气动隔膜调节阀外观尺寸：
公称通径(mm)
250
L(mm)
181
184
222
254
276
298
352
451
600
720
H(mm)
67
72
87
92
105
110
127
174
209
300
H1(mm)
479
553
562
754
795
857
/
D(mm)
280
325
410
ZJHG气动隔膜调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
