ZSAP电子式电动顶导向调节阀
由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
ZSAP电子式电动顶导向调节阀特点：
1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。 2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。 3、电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。 4、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。 5、伺服放大器采用深度动态负反馈，可提高自动调节精度。 6、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。 7、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。 8、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏

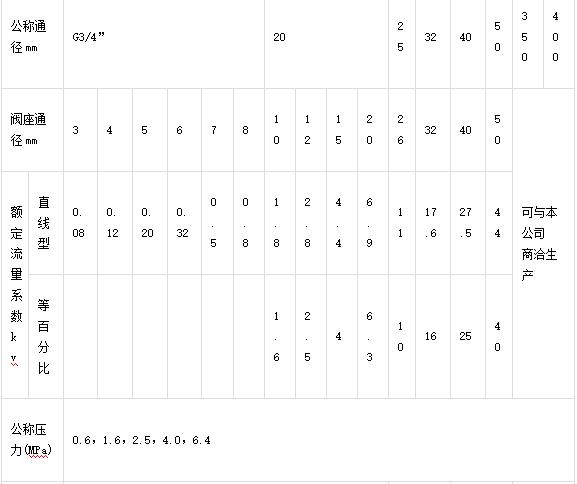

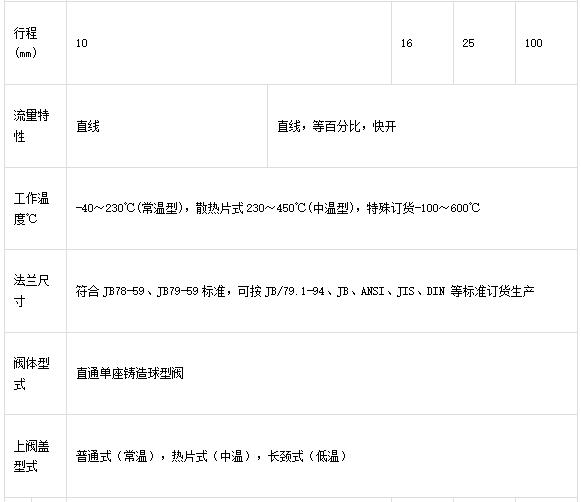

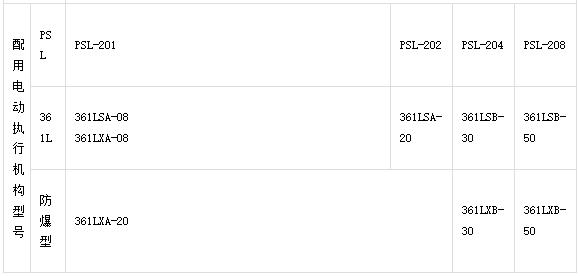

ZSAP电子式电动顶导向调节阀性能：
ZSAP电子式电动顶导向调节阀零部件材料表：
阀体、阀盖
HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯
ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料
聚四氟乙烯、柔性石墨
推杆、衬套
2Cr13
垫片
橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片
波纹管
1Cr18Ni9Ti

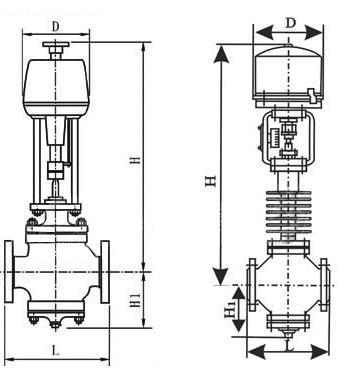

ZSAP电子式电动顶导向调节阀结构：（图）
ZSAP电子式电动顶导向调节阀外观尺寸：
公通径(mm)
20
25
40
50
65
80
100
150
200
L(mm)
PN1.6MPa
181
184
222
254
276
298
352
451
600
PN4.0MPa
194
197
235
267
292
317
368
473
PN6.4MPa
206
210
251
286
311
337
394
508
650
H1(mm)
67
72
87
92
105
110
127
174
209
配PSL
H(mm)
普通型
738
750
765
767
845
857
875
1025
1045
散热片型
888
900
930
937
1042
1085
1285
1305
D(mm)
176
重量(KG)
15
17
24
29
49
61
82
211
配361L
501
513
652
770
782
800
1080
1125
651
663
815
822
950
967
1010
1340
1385
225
310
23
39
44
64
76
97
203
264
ZSAP电子式电动顶导向调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
