Q61N对焊球阀
由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。对焊球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，对焊球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。高压对焊球阀阀体可以是整体的，也可以是组合式的。
Q61N对焊球阀特点：
1、本产品所有部件均为锻件。 2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。 3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。
Q61N对焊球阀零部件材料表：
零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
尼龙
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
O形圈
橡胶
双头螺栓
35CrMoA
A193-B7

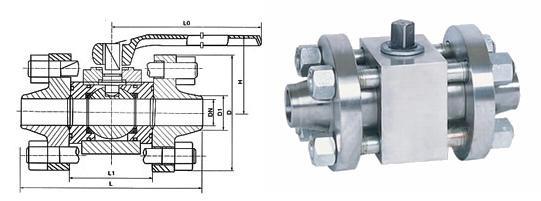

Q61N对焊球阀结构：（图）
Q61N对焊球阀外观尺寸：
型号
公称通径
尺寸(mm)
L
L1
D
D1
H
L0
Q61N-160/320
10
150
60
90
17
58
220
15
170
70
100
23
62
20
191
81
110
29
75
250
25
205
95
115
36
80
32
230
43
96
300
40
260
120
49
111
400
50
330
140
200
61
128
65
360
225
180
500
380
160
270
105
600
430
188
320
118
245
800
Q61N对焊球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
