遥控浮球阀

更新：2022/7/4 16:26:53 点击：

品牌：工开阀门
型号： 100X

产品介绍

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

主要技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

部件列表
1、球阀2、产阀3、针阀4、浮球阀

DN	L	A	A1	H	H1	F	D mm
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5
20	180	262	130	212	179	116	105	105	105
25	180	262	130	212	179	116	115	115	115
32	180	262	130	212	179	116	140	140	140
40	240	280	139	265	210	170	150	150	150
50	240	280	139	265	210	170	165	165	165
65	250	284	141	310	215	180	185	185	185
80	285	292	145	350	245	210	200	200	200
100	360	330	164	460	305	275	220	220	235
125	400	340	169	520	365	310	250	250	270
150	455	350	174	570	415	355	285	285	300
200	585	392	195	695	510	460	340	340	360
250	650	442	220	780	560	500	395	405	425
300	800	472	235	905	658	580	445	460	485
350	860	532	265	1025	696	640	505	520	555
400	960	582	290	1080	735	715	565	580	620
450	1075	632	320	1030	610	780	615	640	670
500	1075	682	350	1135	665	830	670	715	730
600	1230	762	390	1270	725	920	780	840	845
700	1650	832	420	1460	865	980	895	910	960
800	1750	932	470	1640	975	1050	1015	1025	1085

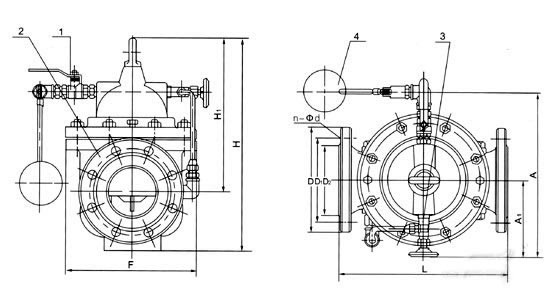

主要外形及连接尺寸
