Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀
电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金（Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I）、铬镍钛不锈钢（Z941W-100P）、铬镍钼钛不锈钢（Z941W-100R），公称压力 PN100~PN200，阀体材料为碳素钢（Z941H-100~200 Z941Y-100~200）、铬镍钛不锈钢（Z941Y-100P~200P Z941W-100P）、铬镍钼钛不锈钢（Z941Y-100R~200R Z941W-100R）、铬钼合金钢（Z941Y-100I~200I Z941W-100I）的闸阀。
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀性能：
型号
PN
工作压力/MPa
适用温度/℃
适用介质
Z941H-100~200
100~200
10.0~20.0
≤425
水、蒸汽、油品
Z941Y-100~200
Z941Y-100I~200I
≤550
油品、蒸汽
Z941Y-100P~200P
≤150
弱腐蚀性介质
Z941Y-100R~200R
≤200
醋酸类
Z941W-100R
100
10.0
酝酿类
Z941W-100I
Z941W-100P
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀零部件材料表：
材料
阀体、阀盖、闸板
阀杆
密封面
填料
碳素钢
铬不锈钢
堆焊铁基合金
石棉石墨或柔性石墨
堆焊硬质合金
铬钼合金钢
柔性石墨
铬镍钛不锈钢
聚四氟乙烯
本体密封
铬镍钼钛不锈钢
聚四氟乙烯或柔性石墨
本体
耐热钢或不锈钢

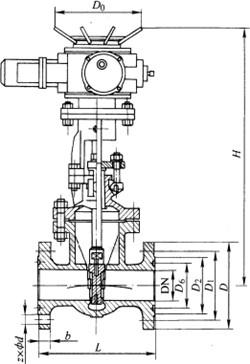

Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀结构：（图）
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀外观尺寸：
DN
L
D
D1
D2
D8
b
z×Φd
H
重量/kg
50
250
195
145
112
85
28
4×Φ25
680
150
65
280
220
170
138
110
32
8×Φ25
730
180
80
310
230
148
115
34
795
190
350
365
210
172
38
8×Φ30
880
300
125
400
175
42
8×Φ34
943
440
450
290
205
46
12×Φ34
1234
200
550
430
360
312
260
54
12×Φ41
1339
684
650
500
382
313
60
12×Φ1
1470
803
750
585
442
364
70
16×Φ48
1830
1568
850
655
560
498
420
76
16×Φ54
2185
1510
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
