X43轨道旋塞阀
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的低压力降.
当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭。
当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,塞子的通道于阀体的通道对齐,使阀门处于全开的状态。
X43轨道旋塞阀特点：
1、产品结构合理，密封可靠，性能优良、造型美观。
2、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈。
3、双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
X43轨道旋塞阀性能：
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
X43轨道旋塞阀零部件材料表：
下盖
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
名称
材质
O型圈
丁腈橡胶
密封圈
氟橡胶
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
阀体
阀栓
ASTM A193-B7,A320-B8,A193-B8M
六角螺母
ASTM A194-2H,A194-8,A194-8M
阀盖
填料
柔性石墨+不锈钢
填料压盖
手轮
ASTM A536 Gr.60-40-18、A216-WCB
阀杆螺母
铜合金
阀杆螺母盖
支架
阀杆
导向螺栓
销
阀片

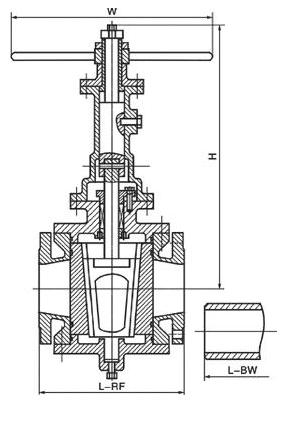

X43轨道旋塞阀：（图）

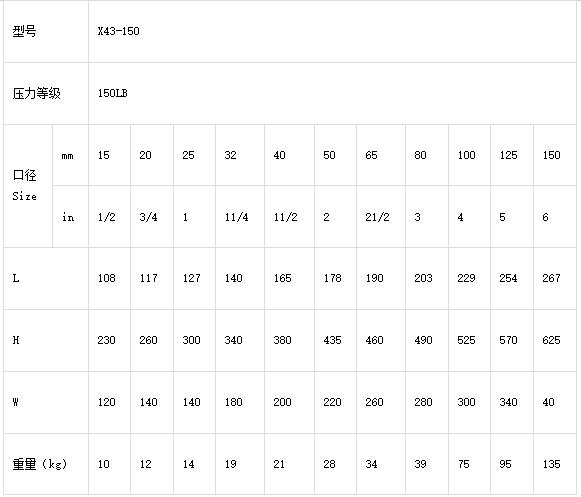

X43轨道旋塞阀外观尺寸：
X43轨道旋塞阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
