U46SM平衡式柱塞阀
是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。
U46SM平衡式柱塞阀特点：
1、阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖产品。其优越性远胜于普通截止阀。
2、密封环采用回弹性强、耐磨性高的无毒新型密封材料。
3、密封可靠、经久耐用，从而提高了阀门的使用寿命。
U46SM平衡式柱塞阀性能：
实验项目
实验介质
实验压力
压强实验
水
1.5PN
高压密封实验
1.1PN
低压气密封实验
气
0.5-0.7MPa
U46SM平衡式柱塞阀零部件材料表：
阀体
铸钢不锈钢含钼不锈钢蒙乃尔 WCB CF8(304) CF8M(31 6)
密封圈
304 316 Monel 507钼钴铬钨钴铬钼
上密封圈材料
聚四氟乙烯含氟柔性石墨对位聚苯含碳纤维柔性石墨

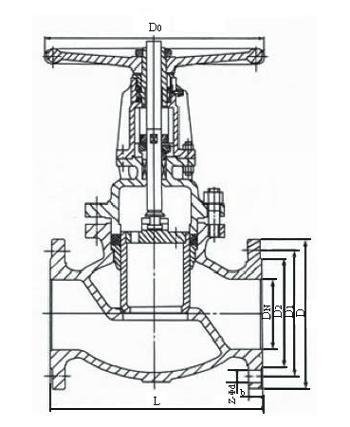

U46SM平衡式柱塞阀：（图）
U46SM平衡式柱塞阀外观尺寸：
DN
L
D
D1
D2
b
Z-φd
D0
150
480
280
240
210
24
8-23
400
200
600
335
295
265
26
12-23
450
250
650
405
355
320
30
12-25
500
300
750
460
410
375
560
350
850
520
470
435
34
16-25
640
914
580
525
485
36
16-30
987
585
545
40
20-30
带伞齿轮转动
705
608
44
20-34
U46SM平衡式柱塞阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
