V型调节球阀
是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的**控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，**可调比为100：1，还具有精确调节与可靠定位的功能。
V型调节球阀特点：
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。 2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。 3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。 4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。 5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。 6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。
V型调节球阀性能：
公称压力
试验压力（MPa)
适用介质
适用温度
壳体试验
密封试验
1.6
2.4
1.76
水、油、气及高粘度，含纤维、固体颗粒等介质
-28℃～≤550℃
2.5
3.75
2.75
4.0
6.0
4.4
应用规范
连接法兰
JB79-59 GB9113 HG20592-97 ANSI B16.5
检验试验
JB/T9092-99 API 598
V型调节球阀制造标准：
1、法兰标准：GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009、 ASMEB16.5、EN1092-1: 2001 2、压力一温度额定值：GB/T12224-2007、ASME816.34-2003、IS07005-1 3、结构长度标准： 对夹式：企业标准 法兰式：ISAS75.04-1995，IEC/DIN534-3-2 4、密封与强度试验标准 强度及密封试验标准：GB/T4213-2007 硬密封等级：用户无特殊要求时按下表标准，用户要求时可以按GB/T4213-2007V级标准执行。 强度试验压力是按公称压力的15倍，填料及法兰处密封试验是按公称压力的11倍压力进行，阀座密封是按**使用压差 来进行试验，当**使用压差不明确时按1.0MPa（水压）试验，当**压差小于0.6MPa时按0.6MPa压力进行试验，介质是 带有缓蚀阻垢剂的水进行试验。
V型调节球阀零部件材料表：
零件名称
材质
阀体、阀盖
WCB
CF8
密封圈
2Cr13+氮化
304+氮化
球体
2Cr13+硬格
304+硬格
阀座、阀杆
2Cr13
304
垫片
柔性石墨+不锈钢
双头螺柱
35CrMoA
1Cr18Ni9Ti

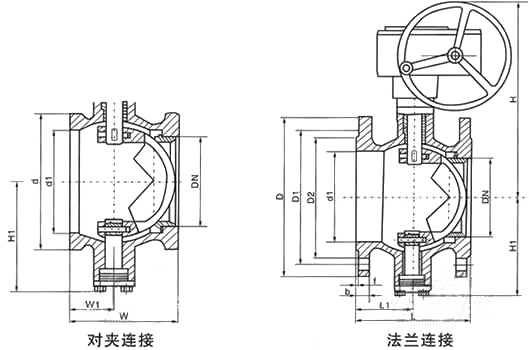

V型调节球阀结构：（图）
V型调节球阀外观尺寸：
公称或压力级
公称口径
尺寸（mm）
（mm）
（in）
W
L
W1
L1
d
d1
H1
H
PN1.6MPa
25
-
50
64
38
57
200
40
60
82
49
63
205
75
124
32
62
100
92
225
65
80
145
72.5
120
235
165
45
82.5
131
89
108
260
115
194
97
158
113
117
270
125
135
210
55
105
180
140
320
150
160
229
114.5
216
164
177
340
243
121.5
268
390
250
240
297
90
148.5
326
259
252
420
300
338
169
510
V型调节球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
