ZJHP、ZJHM气动薄膜低温调节阀
是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜低温调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜低温调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动薄膜低温调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。ZJHP、ZJHM气动薄膜低温调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。
ZJHP、ZJHM气动薄膜低温调节阀性能：
形 式
直通单座铸造球型阀
公称通径
20、25、32、40、50、65、80、100、125、150、200mm
公称压力
PN16、40、64bar
法兰标准
JB/T79.1-94、792-94等
材 料
铸钢( ZG230450)、铸不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上 阀 盖
标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式
螺栓压紧式
填 料
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
ZJHP、ZJHM气动薄膜低温调节阀制造标准：
型 式
ZHA/B多弹簧薄膜执行机构
型 号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
有效面积cm2
350
560
900
1400
行程mm
10、16
25
40
40、60
100
弹簧范围KPa
20-100（标准）、20-60、60-100、40-200、80-240
膜片材料
丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140-400KPa
气源接口
RCl/4"
环境温度
-30-70℃
ZJHP、ZJHM气动薄膜低温调节阀零部件材料表：
阀芯型式
单座柱塞型阀芯、套筒阀芯
流量特性
等百分比特性和线性特性
不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等

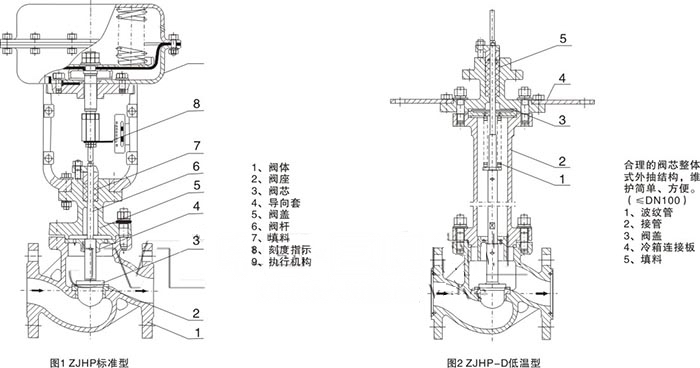

ZJHP、ZJHM气动薄膜低温调节阀结构：（图）
ZJHP、ZJHM气动薄膜低温调节阀外观尺寸：
外形尺寸及重量 单位：mm
公祢通径
20
32
50
65
80
125
150
200
L
PN16/40
181
184
220
222
254
276
298
352
410
451
600
PN64
206
210
251
286
311
337
394
457
508
650
A
285
360
470
H1
128
152
160
205
208
273
330
364
140
180
290
340
370
H2
380
510
H3
224
228
334
342
408
453
482
240
420
500
H4
238
402
405
627
628
635
698
702
728
H5
53
58
68
73
90
98
108
123
168
63
75
83
88
105
148
170
203
C
270
320
H6
236
310
重量 (kg)
21
22
24
38
62
67
132
245
30
42
52
78
82
102
190
ZJHP、ZJHM气动薄膜低温调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
