蝶阀 伸缩蝶阀
更新：2022/9/7 15:45:01 点击：
- 品牌： 工开阀门
- 型号： DS341X
产品介绍
DS341X伸缩蝶阀：
具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的装置。
DS341X伸缩蝶阀特点：
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位能调节和更换，密封性能可靠，流阻小，节能。
DS341X伸缩蝶阀性能：
|
公称通经DN（mm) |
50～2000 |
50～1600 |
||
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
|
适用温度 |
软密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
||
|
硬密封 |
碳钢:-29℃～425℃ 不锈钢-40℃～650℃ |
|||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
|
泄漏率 |
符合GB/T13927-92标准 |
|||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|||
DS341X伸缩蝶阀零部件材料表：
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、不锈钢 |
|
蝶板 |
WCB、QT450-10、不锈钢 |
|
阀轴 |
2Cr13不锈钢 |
|
密封圈 |
橡胶 |
|
填料 |
柔性石墨 |
DS341X伸缩蝶阀结构：（图）

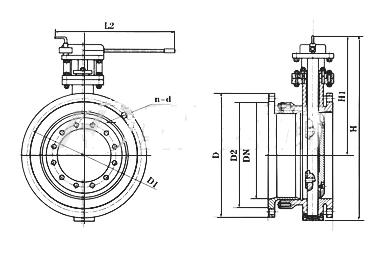

DS341X伸缩蝶阀外观尺寸：
|
规格 |
D |
D1 |
Lmax |
Lmin |
H1 |
H2 |
N-Фd |
|
100 |
220 |
180 |
216 |
174 |
110 |
170 |
8-Ф18 |
|
125 |
250 |
210 |
232 |
186 |
123 |
182 |
8-Ф18 |
|
150 |
285 |
240 |
239 |
194 |
140 |
210 |
8-Ф22 |
|
200 |
340 |
295 |
264 |
214 |
170 |
238 |
8-Ф22 |
|
250 |
395 |
350 |
296 |
235 |
195 |
270 |
12-Ф22 |
|
300 |
445 |
400 |
300 |
250 |
222 |
300 |
12-Ф22 |
|
350 |
505 |
460 |
320 |
270 |
252 |
330 |
16-Ф22 |
|
400 |
565 |
515 |
332 |
282 |
285 |
368 |
16-Ф26 |
|
450 |
615 |
565 |
355 |
305 |
310 |
402 |
20-Ф26 |
|
500 |
670 |
620 |
365 |
315 |
337 |
438 |
20-Ф30 |
|
600 |
780 |
725 |
420 |
340 |
393 |
490 |
24-Ф30 |
|
700 |
895 |
840 |
446 |
396 |
450 |
558 |
24-Ф33 |
|
800 |
1015 |
950 |
476 |
426 |
515 |
625 |
28-Ф33 |
|
900 |
1115 |
1050 |
506 |
456 |
560 |
685 |
28-Ф33 |
|
1000 |
1230 |
1160 |
516 |
466 |
610 |
750 |
28-Ф36 |
|
1200 |
1455 |
1380 |
560 |
510 |
725 |
880 |
32-Ф39 |
|
1400 |
1675 |
1590 |
590 |
540 |
840 |
987 |
36-Ф42 |
|
1600 |
1915 |
1820 |
630 |
585 |
960 |
1158 |
40-Ф48 |
|
1800 |
2115 |
2020 |
680 |
630 |
1060 |
1258 |
44-Ф48 |
|
2000 |
2325 |
2230 |
730 |
680 |
1165 |
1365 |
48-Ф48 |
DS341X伸缩蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
