G81H -16Q沟槽过滤器

G81H沟槽过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护沟槽阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

G81H -16Q沟槽过滤器特点：

1、过滤面积大、流阻系数小、下端部装有自由冲洗装置，冲洗时间快比一般Y型过滤快8-10倍。

2、应用于石油、化工、水蒸汽、冶金、供热、消防给排水等作为过滤管路中杂质作用，并可以根据用户对过滤介质的要求可用不同的过滤网(20目~ 180目)。

3、阀体内外采用无毒性的粉体环氧树脂喷涂，使水质不至于出现缺水及阀体的腐蚀。

4、滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。

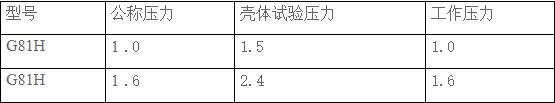

G81H -16Q沟槽过滤器性能：

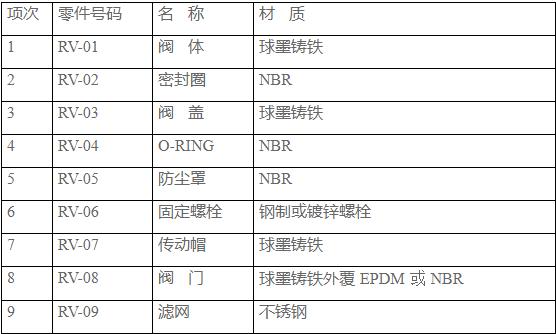

G81H -16Q沟槽过滤器零部件材料表：

G81H -16Q沟槽过滤器结构：（图）

G81H -16Q沟槽过滤器外观尺寸

公称通径	钢管外径	A10/-0.5	B1+0.5/0	C +0.5/0
50	60	14.5	9.5	2.2
65	76
80	89
100	114	16
125	140
150	165
200	219	19	13	2.5
250	273
300	325			3.3

G81H -16Q沟槽过滤器维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
