闸阀 陶瓷刀型闸阀
更新：2022/8/9 10:40:41 点击：
- 品牌： 工开阀门
- 型号： PZ73TC
产品介绍
PZ73TC陶瓷刀型闸阀
应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。
PZ73TC陶瓷刀型闸阀特点：
1、密封面材料：结构陶瓷或超硬表面合金材料二种。
PZ73TC陶瓷刀型闸阀性能：
公称压力
PN
壳体试验
1.5×PN
密封试验
1.1×PN
工作温度
陶瓷硬密封≤550℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
PZ73TC陶瓷刀型闸阀制造标准：
设计制造Design and manufacture： JB/T8691-1998
PZ73TC陶瓷刀型闸阀零部件材料表：
阀体、上盖
碳钢、不锈钢
阀板
不锈钢
阀杆
不锈钢
密封圈
陶瓷、不锈钢、硬质合金

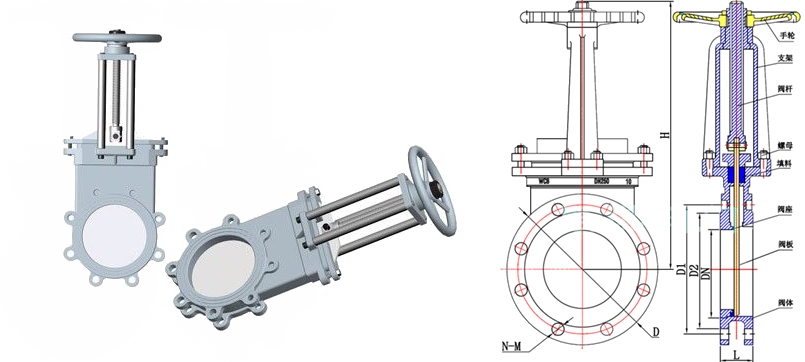

PZ73TC陶瓷刀型闸阀结构：（图）
PZ73TC陶瓷刀型闸阀外观尺寸：
主要外形及连接尺寸Profile and connection dimension
单位Unit:mm
PN
DN
L
D
H
N-M
PN
DN
L
D
H
N-M
0.6
50
48
160
370
4-16
1.0
50
48
160
370
4-16
65
48
180
400
4-16
65
48
185
400
4-16
80
50
195
440
4-16
80
50
200
440
8-16
100
50
215
510
8-16
100
50
220
510
8-16
125
57
245
580
8-16
125
57
250
580
8-16
150
57
280
690
8-20
150
57
285
690
8-20
200
70
335
800
8-20
200
70
340
800
12-20
250
70
390
960
12-20
250
70
405
960
12-22
300
76
440
1200
12-20
300
76
460
1200
12-22
350
76
500
1360
16-20
350
76
520
1360
16-22
400
89
565
1550
16-22
400
89
580
1550
16-27
450
89
615
1700
20-22
450
89
640
1700
20-27
500
114
670
1900
20-22
500
114
715
1900
20-30
600
114
780
2400
20-27
600
114
840
2400
20-36
700
130
895
2600
24-27
700
130
910
2600
24-36
800
130
1010
2700
24-30
800
130
1025
2700
24-36
900
140
1110
3100
28-30
900
140
1125
3100
28-36
1000
216
1220
3600
28-30
1000
216
1255
3600
28-42
1200
254
1450
4300
32-36
1200
254
1485
4300
32-48
PZ73TC陶瓷刀型闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
2、适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。
3、密封性能优越，并可进行密封面修复。
4、进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
5、阀体腔体结构彻底避免了卡阻、积灰的问题。
6、驱动方式：手动、气动和电动等。
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92
