产品介绍
ZRSN电动双座调节阀
由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
ZRSN电动双座调节阀特点：
此阀门具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。
ZRSN电动双座调节阀性能：
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
额定流量系数 |
直线 |
7.6 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
194 |
|
等百 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
|
|
额定行程L（mm） |
16 |
25 |
40 |
||||||
|
公称压力PN（MPa） |
1.6? 2.5? 4.0? 6.4 |
||||||||
|
执行机构型号 |
PSL |
201/202 |
204 |
208 |
|||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
||||||
|
固有流量特性 |
直线、等百分比 |
||||||||
|
固有可调比 |
50：1 |
||||||||
|
工作温度t（℃） |
普通型：铸钢-40-250；铸不锈钢-60-250??? 散热型：铸钢-40-450；铸不锈钢-60-450 |
||||||||
|
输入信号 |
0-10mADC、4-20mADC、220VAC（开关信号） |
||||||||
|
电源电压 |
220VAC? 50Hz |
||||||||
ZRSN电动双座调节阀零部件材料表：
|
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
阀座 |
304 |
304 |
316 |
316L |
|
阀芯 |
304 |
304 |
316 |
316L |
|
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
填料 |
PTFE/柔性石墨 |
|||
|
弹簧 |
65Mn |
304 |
316 |
316L |
|
螺母 |
304 |
304 |
316 |
316L |
|
阀杆 |
304 |
304 |
316 |
316L |

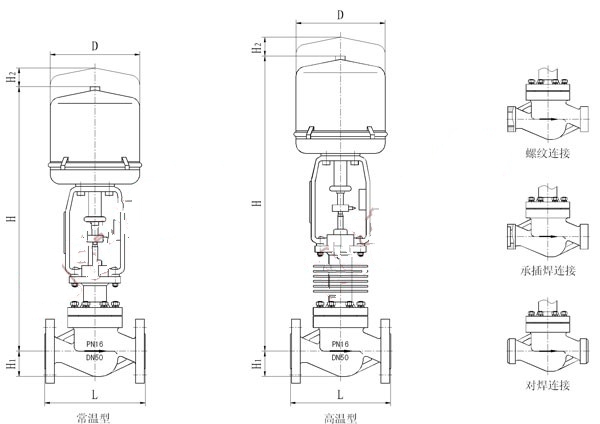

ZRSN电动双座调节阀：（图）

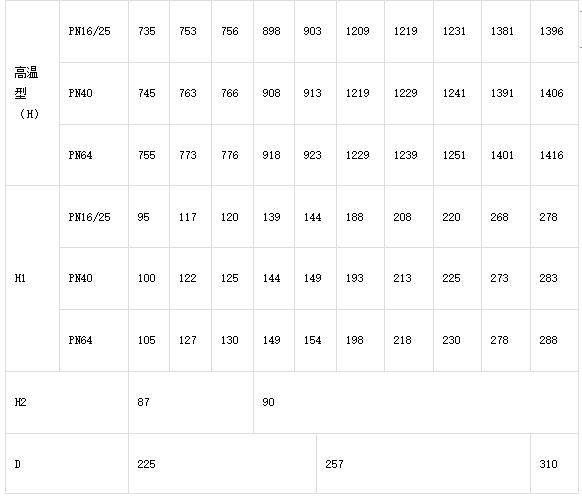

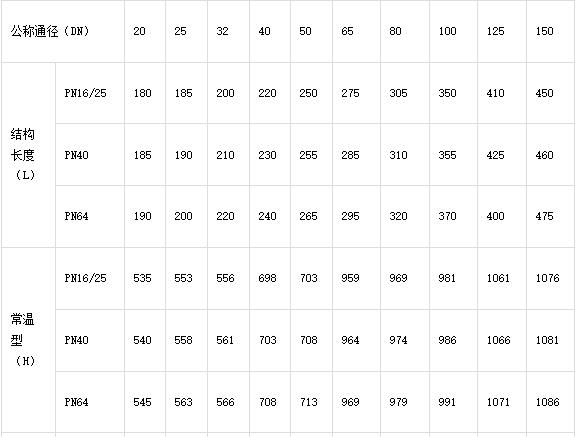

ZRSN电动双座调节阀外观尺寸：
ZRSN电动双座调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
