调节阀 电动调节阀
更新：2022/7/29 15:31:24 点击：
- 品牌： 工开阀门
- 型号： EDRV
产品介绍
EDRV动态平衡电动调节阀
是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。
EDRV动态平衡电动调节阀特点：
1.驱动器为直行程，互换性好。
2.流量特性曲线：线/等百分比
3.流量误差≤5%
4.工作温度：0--150℃
EDRV动态平衡电动调节阀性能：
|
阀门形式 |
型号 |
规格 |
压差范围（ KPa ） |
流量范围（m3/h） |
工作压力 |
流量误差 |
流体温度 |
|
二通 |
EDRV1 |
DN25 |
30～300 |
0.2～2.9 |
PN16 |
5% |
0～100℃ |
|
EDRV2 |
DN32 |
30～300 |
0.5～4.7 |
||||
|
EDRV3 |
DN40 |
30～300 |
1～7.7 |
||||
|
EDRV4 |
DN50 |
30～300 |
2～12.1 |
||||
|
EDRV5 |
DN65 |
30～300 |
3～20.4 |
||||
|
EDRV6 |
DN80 |
30～300 |
5～30.8 |
||||
|
EDRV7 |
DN100 |
30～300 |
10～45.3 |
||||
|
EDRV8 |
DN125 |
30～300 |
15～70.7 |
||||
|
EDRV9 |
DN150 |
30～300 |
20～101.8 |
||||
|
EDRV10 |
DN150 |
40～400 |
30～110 |

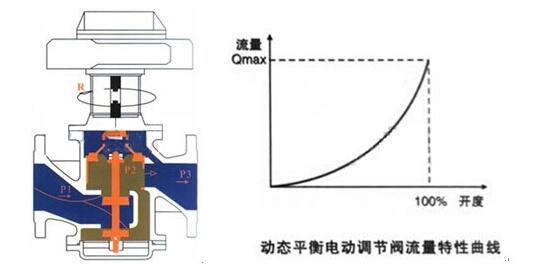

EDRV动态平衡电动调节阀结构：（图）
EDRV动态平衡电动调节阀外观尺寸：
|
阀门形式 |
型号 |
规格 |
外形尺寸 |
||
|
长（L） |
下高（H2） |
上高（H1） |
|||
|
|
EDRV1 |
DN25 |
160 |
70 |
265 |
|
EDRV2 |
DN32 |
180 |
100 |
275 |
|
|
EDRV3 |
DN40 |
200 |
110 |
285 |
|
|
EDRV4 |
DN50 |
230 |
120 |
290 |
|
|
EDRV5 |
DN65 |
290 |
124 |
339 |
|
|
EDRV6 |
DN80 |
310 |
150 |
348 |
|
|
EDRV7 |
DN100 |
350 |
158 |
357 |
|
|
EDRV8 |
DN125 |
400 |
193 |
379 |
|
|
EDRV9 |
DN150 |
480 |
193 |
379 |
|
|
EDRV10 |
DN150 |
480 |
193 |
379 |
|
EDRV动态平衡电动调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
