蝶阀 电动蝶阀
更新：2022/9/14 10:02:58 点击：
- 品牌： 工开阀门
- 型号： D973F
产品介绍
D973F电动多层次软密封对夹蝶阀
用于介质温度≤150℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀门双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
D973F电动多层次软密封对夹蝶阀特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用聚四氟乙烯，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
D973F电动多层次软密封对夹蝶阀性能
|
公称通径 |
DN(mm) |
50～1200 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1 |
1.6 |
2.5 |
4 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
|||||
|
适用温度 |
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
|||||
D973F电动多层次软密封对夹蝶阀零部件材料表：
|
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸锈钢 |
碳不锈耐酸锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
|
|
阀体 |
A126-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
蝶板 |
A216-WCB |
A105 |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
阀杆 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A181-F316L |
|
|
衬里 / 阀座 |
PIFE ( F4 、 PCTFE ( F48) 、 PFA (可溶性 F4 ) |
|||||
|
紧固销 |
A182-F6 |
A182-F304 |
A182-F316 |
|
|
|
|
填料 |
PTFE ( F 4 ) |
PTFE ( F4 ) |
|
|||
|
填料压盖 |
A216-WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
支架 |
A216-WCB |
A351-CF8. |
A351-CF8 |
|||
|
紧固螺栓 |
A193-87 |
A193-B8M |
A193-B8M |
|||
|
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||

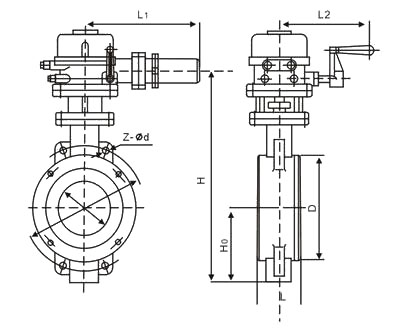

D973F电动多层次软密封对夹蝶阀结构：（图）
D973F电动多层次软密封对夹蝶阀外观尺寸：
|
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||
|
1.0MPa |
1.6MPa |
||||||
|
L |
H3 |
H |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
|
50 |
43 |
530 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
530 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
565 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
600 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
640 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
705 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
775 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
945 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1070 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1140 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1210 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1335 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1415 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1605 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1844 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
2040 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
2255 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2380 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2640 |
890 |
1380 |
M36 |
1390 |
M45 |
D973F电动多层次软密封对夹蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
