止回阀 法兰止回阀
更新：2022/7/28 16:20:04 点击：
- 品牌： 工开阀门
- 型号： H41H、H41W
产品介绍
H41H、H41W德标法兰止回阀
广泛适用于公称压力PN16-PN40，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
H41H、H41W德标法兰止回阀特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
H41H、H41W德标法兰止回阀制造标准：
|
设计和制造标准按照: |
DIN3356、EN 13709; |
|
结构长度按照: |
DIN3202、EN 558-1; |
|
法兰连接尺寸按照: |
DIN2543-2545、EN 1092-1; |
|
检验和测试按照: |
DIN3230、EN 12266; |
H41H、H41W德标法兰止回阀技术参数：
|
压力等级 |
常温试验压力 （Mpa) |
|||
|
壳体 |
密封 |
低气压密封 |
||
|
公称压力 (Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
|
4.0 |
6.0 |
4.4 |
0.6 |
|
|
适用温度 |
-29~425℃ |
|||
|
适用介质 |
水、蒸汽、热油、油品等。 |
|||
H41H、H41W德标法兰止回阀零部件材料表：
|
序号NO. |
名称 |
材质 |
|
1 |
阀体 |
GS-C25、CF8、CF3 |
|
2 |
阀瓣 |
2CR13、F304、F316 |
|
3 |
金属垫片 |
石棉+不锈钢 |
|
4 |
阀盖 |
GS-C25、CF8、CF3 |
|
5 |
六角螺母 |
ASTMA1932H、A193-8、A193-8M |
|
6 |
双头螺栓 |
ASTMA193B7、A193-B8、A193-B8M |

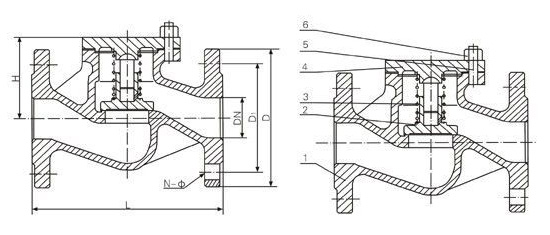

H41H、H41W德标法兰止回阀结构：（图）
H41H、H41W德标法兰止回阀外观尺寸：
PN16
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
PN25
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
口径
15
20
25
32
40
50
65
80
100
125
150
200
L
130
150
160
180
200
230
290
310
350
400
480
600
H
70
70
80
80
85
95
110
130
155
165
215
285
Kv
5.7
7.8
11.8
17.9
27.9
48.5
77.6
109
168
251
389
664
重量(kg)
2.4
3.0
3.8
7.1
10.4
12.7
22.5
28
40
64
90
170
H41H、H41W德标法兰止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
