产品介绍
ZZWPE自力式电控温度调节阀
该阀门较大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
ZZWPE自力式电控温度调节阀特点：
公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为 0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
ZZWPE自力式电控温度调节阀性能：
|
公称通径DN(mm) （阀座直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
|
(10) |
(12) |
(15) |
(20) |
|||||||||
|
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
额定行程(mm) |
16 |
25 |
40 |
|||||||||
|
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
|||||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||
|
固有可调比 |
50 |
|||||||||||
|
允许泄漏量 |
单座 |
硬密封：IV级 软密封：VI级 |
||||||||||
|
套筒 |
硬密封：II级 软密封：VI级 |
|||||||||||
|
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
|||||||||||
|
信号范围（mA.DC） |
0~10 4~20 |
|||||||||||
|
作用方式 |
电关式 电开式 |
|||||||||||
|
使用环境温度（℃） |
电动调节阀：-20~70℃ |
|||||||||||
|
使用环境湿度 |
电动调节阀：≤95% |
|||||||||||
|
电源电压 |
220V 50Hz |
|||||||||||
ZZWPE自力式电控温度调节阀零部件材料表：
|
阀体、阀盖 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
|
阀芯 |
ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
推杆、衬套 |
2Cr13 |
|
垫片 |
橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 |
|
波纹管 |
1Cr18Ni9TiM |

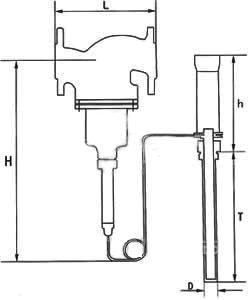

ZZWPE自力式电控温度调节阀结构：（图）
ZZWPE自力式电控温度调节阀外观尺寸：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
A |
460 |
530 |
630 |
|||||||||
|
B |
230 |
230 |
260 |
|||||||||
|
H1 |
490 |
540 |
625 |
|||||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
H2 |
175 |
180 |
215 |
218 |
230 |
280 |
285 |
315 |
400 |
460 |
540 |
|
|
h2 |
53 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
重量 |
PN1640 |
50 |
5254 |
56 |
58 |
75 |
87 |
95 |
132 |
135 |
155 |
|
|
PN64 |
53 |
56 |
58 |
65 |
68 |
84 |
110 |
129 |
177 |
180 |
210 |
|
ZZWPE自力式电控温度调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
