旋塞阀 沥青旋塞阀
更新：2022/9/21 12:29:15 点击：
- 品牌： 工开阀门
- 型号： BX43W
产品介绍
BX43W沥青旋塞阀
同属阀门，它的启闭件(锥塞或球) 围绕自身中心线旋转旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。沥青 阀结构简单,启闭迅速,流体阻力小。
BX43W沥青旋塞阀特点：
1.阀体进出口端窗口设计为双道沟槽密封环结构,旋塞在旋转过程中,其密封副间的密封比压在逐渐变化,直至到达全开或全关位置时,产生足够的密封比压,密封副达到零泄漏。
2.双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移,又可吸收由于温差变化引起衬套产生的微量变形,同时衬套与旋塞之间产生有力的擦拭作用,又提高了密封面的使用寿命。
3.整个密封过程可近似认为与管道内压力无关。
4.PTFE衬套内,根据使用温度和工作介质采用不同材料填充物,润滑好、寿命长。
BX43W沥青旋塞阀性能：
|
型号 |
公称压力 |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
|
壳体 |
密封 |
||||
|
BX43W-1.6C |
1.6 |
2.0 |
1.6 |
沥青及厚质油类 |
≤425 |
|
BX44W-1.6C |
1.6 |
2.0 |
1.6 |
||
BX43W沥青旋塞阀零部件材料表：
|
阀体 |
塞子 |
填料压盖 |
填料 |
|
不锈钢 |
柔性石墨 |
油浸石棉 |
盘根 |

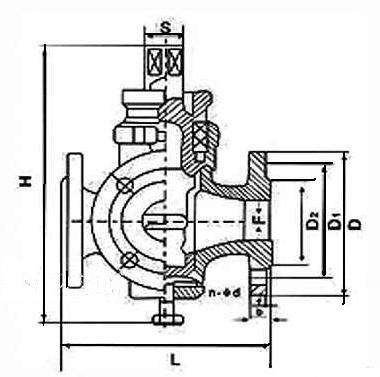

BX43W沥青旋塞阀：（图）
BX43W沥青旋塞阀外观尺寸：
|
公称通径 |
L |
D |
b |
F |
n-φd |
H |
S |
|
|
50 |
二通 |
250 |
160 |
18 |
3 |
4-φ18 |
250 |
30×30 |
|
三通 |
250 |
160 |
18 |
3 |
4-φ18 |
|||
|
65 |
二通 |
300 |
180 |
20 |
3 |
4-φ18 |
280 |
40×40 |
|
三通 |
300 |
180 |
20 |
3 |
4-φ18 |
|||
|
80 |
二通 |
300 |
195 |
20 |
3 |
8-φ18 |
320 |
45×45 |
|
三通 |
300 |
195 |
20 |
3 |
8-φ18 |
|||
|
100 |
二通 |
325 |
215 |
22 |
3 |
8-φ18 |
350 |
52×52 |
|
三通 |
325 |
215 |
22 |
3 |
8-φ18 |
|||
|
125 |
二通 |
350 |
245 |
22 |
3 |
8-φ18 |
405 |
62×62 |
|
三通 |
350 |
245 |
22 |
3 |
8-φ18 |
|||
|
150 |
二通 |
400 |
280 |
24 |
3 |
8-φ23 |
- |
68×68 |
|
三通 |
400 |
280 |
24 |
3 |
8-φ23 |
|||
|
200 |
二通 |
450 |
335 |
26 |
3 |
12-φ23 |
- |
75×75 |
|
三通 |
450 |
335 |
26 |
3 |
12-φ23 |
|||
BX43W沥青旋塞阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
