产品介绍
ZYHDP、ZYHDM电动精小型单座调节阀
电动精小型套筒调节阀是DKZ型电动单元组合仪表中执行单元，它是生产过程自动调节的重要环节之一。电动精小型单座调节阀和电动精小型套筒调节阀以电源为动力接受统一的标准信号0-10或4-20mADC。该电动调节阀将此转为与输入信号相对应的自动调节。因而广泛用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。上海一环流体设备有限公司制造的电动精小型单座、套筒调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有1.6、4.0、6.4Mpa；公称通径范围DN20-400。
ZYHDP、ZYHDM电动精小型单座调节阀技术参数：
ZYHDP、ZYHDM电动精小型单座调节阀零部件材料表：
阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
公称压力PN(Mpa)1.6、 4.0、 6.4
固有流量特性直线、等百分比

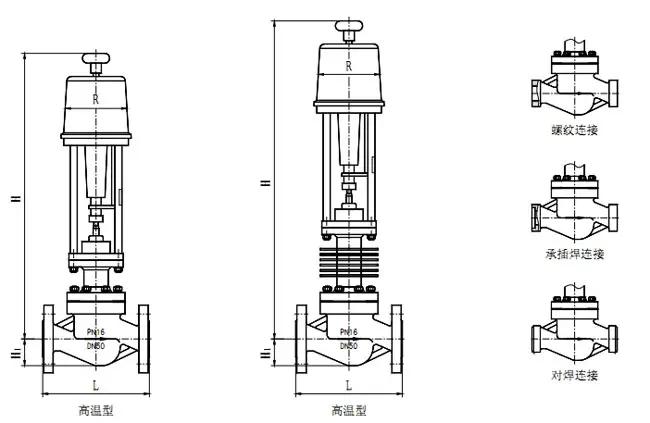

ZYHDP、ZYHDM电动精小型单座调节阀结构：（图）
ZYHDP、ZYHDM电动精小型单座调节阀外观尺寸：
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
法兰 |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
|
标准 |
PN16 |
673 |
698 |
720 |
723 |
740 |
850 |
866 |
884 |
1040 |
1065 |
1090 |
1256 |
1520 |
|
PN40 |
673 |
698 |
720 |
723 |
740 |
850 |
866 |
919 |
1070 |
1085 |
1130 |
1336 |
1570 |
|
|
PN64 |
680 |
710 |
738 |
743 |
765 |
875 |
890 |
928 |
1100 |
1145 |
1200 |
1376 |
1640 |
|
|
中温型 |
PN16 |
873 |
898 |
920 |
923 |
940 |
1100 |
1110 |
1134 |
1360 |
1385 |
1410 |
1606 |
1870 |
|
PN40 |
883 |
908 |
930 |
933 |
950 |
1100 |
1110 |
1169 |
1390 |
1405 |
1450 |
1682 |
1920 |
|
|
PN64 |
890 |
920 |
950 |
960 |
995 |
1120 |
1140 |
1178 |
1420 |
1465 |
1520 |
1726 |
1992 |
|
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
B |
460 |
530 |
630 |
|||||||||||
|
法兰标准 |
GB：1.6、2.5、4.0、6.4NpaANSI：150、300、600Lb JIS：10K、20K、30K |
|||||||||||||
ZYHDP、ZYHDM电动精小型单座调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
