闸阀 衬里楔式闸阀
更新：2022/8/29 12:21:39 点击：
- 品牌： 工开阀门
- 型号： Z41F46
产品介绍
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蚀性介质 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料表：
|
型号 |
材料 |
||||
|
阀体、阀盖 |
闸板、阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
|
Z41F46-16 |
灰铸铁衬氟塑料 |
碳素钢衬氟塑料 |
球墨铸铁或铝青铜 |
聚四氟乙烯 |
球墨铸铁 |
|
Z41F46-16C |
铸钢 |
||||
|
Z41F46-25 |
|||||

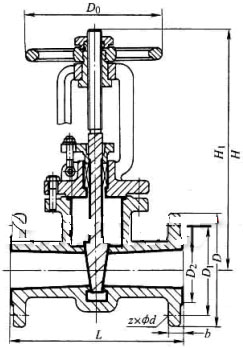

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀结构：（图）
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
45 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
70 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
90 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
150 |
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
