HCN低噪音笼式调节阀

可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

用于石油精炼、石油化工，化肥、一般化学、钢铁，治金、造纸、电力、轻工等自动化控制过程中。

HCN低噪音笼式调节阀特点：

1、实现了更大的cv值与更广的可调比性:从独特的流体分析中产生的S形构造阀体，能够抑制因流路形状复杂而产生涡流以及因流路忽然扩大而引起复杂不规则流动等现象，从而带来较好的介质流动，另外，笼式阀中的导流翼能将套筒周围产生的不稳定流体较好地导入套筒中，由于这些特点，使CV3000系列调节阀与原V系列调节阀相比具有CV值增加30％，另外可调比从30：1扩大到50：1(加附件可达75：1)，因而可以用于更大范围下负载变动的控制。

2、高精度流量特性能带来“理想”的流动:采用高精度流量特性曲线作为标准技术参数，理论上实现“理想”的流动．使过程增益稳定,计算机模拟，阀门开度进行过程控制条件下，可以实现柔性控制。

3、体积小、重量轻:CV3000系列调节阀由于采用简易机械结构的多弹簧型小型大输出力的薄膜执行机构或精小电子电动执行机构，从而成功地大幅度降低高度，实现小型化，CV3000型调节阀与原V型系列调节阀相比可实现30％—40％的小型化，轻型化，对空间的有效利用作出了贡献。

HCN低噪音笼式调节阀性能：

公称通径	DN40-DN300 (11/2″-12″)	阀作用型式	气关式（正作用执行机构）或气开式（反作用执行机构）
公称压力	PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K)	附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构
连接方式	法兰、对焊、承插焊	阀体型式	直通单座套筒型铸造球型阀
适用温度	常温型（P）：-17～+230℃。伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸长Ⅱ型（E2I）：-100～-45℃。伸长Ⅱ型（E2W）：-196～-100℃	阀芯型式	压力平衡型阀芯。分离式、多孔型二级节流结构套筒
驱动方式	气动	流量特性	线性特性
机构型式	多弹簧气动薄膜执行机构	泄漏量	金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级      软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976V级
弹簧范围	20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）	回差	全行程的≤1%(带定位器)，≤3%（不带定位器）
供气压力	140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）	基本误差	全行程的≤±1%(带定位器)， ≤±5%（不带定位器）
气源接口	Rc1/4”	可调范围	25：1或50：1
环境温度	-30～+70℃

HCN低噪音笼式调节阀零部件材料表：

零件名称	阀体、阀盖	膜片	密封
主要材料	碳钢、不锈钢、铬钼钢、钛	乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布	不锈钢、不锈钢堆焊司太利合金、钛和耐腐蚀合金、聚四氟乙烯

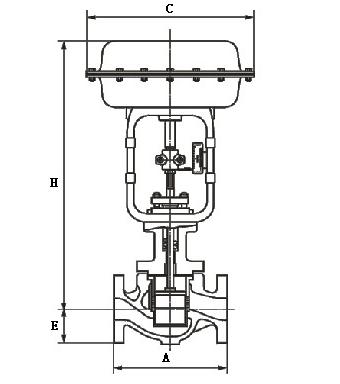

HCN低噪音笼式调节阀结构：（图）

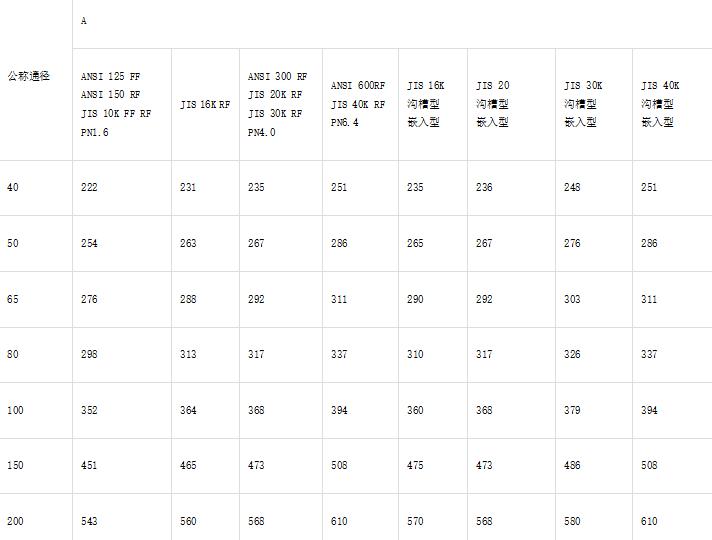

HCN低噪音笼式调节阀外观尺寸：

HCN低噪音笼式调节阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
