球阀 低温球阀
更新：2022/9/30 15:22:38 点击：
- 品牌： 工开阀门
- 型号： DQ41F
产品介绍
DQ41F-40P低温球阀
适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。
DQ41F-40P低温球阀特点：
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门 温下的使用，特意设计成重量轻、尺寸小的阀体。
DQ41F-40P低温球阀性能：
|
公称通径 |
DN15-200mm |
|
公称压力 |
PN4.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷、液氨等 |
|
适用温度 |
-196℃～+80℃ |
DQ41F-40P低温球阀零部件材料表：
|
阀体 |
0Cr18Ni9 |
|
球体 |
0Cr18Ni9 |
|
阀杆 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |
DQ41F-40P低温球阀：（图）

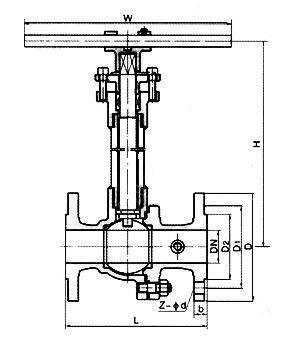

DQ41F-40P低温球阀外观尺寸：
|
产品型号 |
DQ41F-40P低温球阀 |
|||||||
|
产品代号 |
通径 |
尺寸(mm) |
||||||
|
L |
H |
D |
D1 |
Z-d |
b |
D0 |
||
|
541DQ15 |
15 |
130 |
180 |
95 |
65 |
4-14 |
16 |
140 |
|
541DQ20 |
20 |
150 |
220 |
105 |
75 |
4-14 |
16 |
160 |
|
541DQ25 |
25 |
160 |
230 |
115 |
85 |
4-14 |
16 |
180 |
|
541DQ32 |
32 |
180 |
310 |
135 |
100 |
4-18 |
18 |
200 |
|
541DQ40 |
40 |
200 |
320 |
145 |
110 |
4-18 |
18 |
200 |
|
541DQ50 |
50 |
230 |
400 |
160 |
125 |
4-18 |
20 |
250 |
|
541DQ65 |
65 |
290 |
420 |
180 |
145 |
8-18 |
22 |
320 |
|
541DQ80 |
80 |
310 |
500 |
195 |
160 |
8-18 |
22 |
320 |
|
541DQ100 |
100 |
350 |
520 |
230 |
190 |
8-23 |
24 |
360 |
|
541DQ125 |
125 |
400 |
600 |
270 |
220 |
8-25 |
28 |
500 |
|
541DQ150 |
150 |
480 |
620 |
300 |
250 |
8-25 |
30 |
700 |
|
541DQ200 |
200 |
600 |
720 |
375 |
320 |
12-30 |
38 |
900 |
DQ41F-40P低温球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
