止回阀 铸钢液控止回阀
更新：2022/9/5 16:39:59 点击：
- 品牌： 工开阀门
- 型号： H7B41X-16(C)
产品介绍
H7B41X-16(C)型铸钢液控止回阀
适用于常压锅炉的回水管路上，利用发送管路自身压力变化控制本阀的开启与关闭，本阀门属于常闭阀，能有效防止因突然断电或因其它原因引起循环水泵停止工作时引起锅炉溢水，它可代替价格昂贵的电磁控制系统。
H7B41X-16(C)型铸钢液控止回阀特点：
1、液控止回阀控制部分采用了全液控形式，以蓄能器取化了重锤部分，减小了能量损耗，传动机构得到简化，占具空间小，与一般型阀相近。安装方便，即课左、右卧式安装，也可以立式安装。
2、液控止回阀装在泵后，可代替闸阀（阀）和止回阀两台阀门。且流阻系数小，大口径阀流阻系数只比闸阀略高。因此，该类阀门为节能产品。
3、液控止回阀关闭时，可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度，从而达到消除或减小水锤，保护系统作用。
4、如行程开关都采用电感式接近开关，移除液压站，防护等级可达IP67。
H7B41X-16(C)型铸钢液控止回阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
H7B41X-16 |
16 |
1.6 |
≤70 |
水、油品 |
|
H7B41X-16C |
16 |
1.6 |
≤425 |
水、油品 |
H7B41X-16(C)型铸钢液控止回阀零部件材料表：
|
型号 |
材料 |
||
|
阀体、阀盖 |
阀杆、阀瓣、阀座 |
弹簧 |
|
|
H7B41X-16 |
灰铸铁 |
2Cr13 |
50CrVA |
|
H7B41X-16C |
WCB |
||

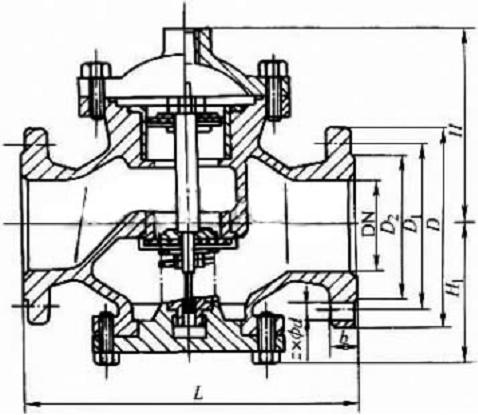

H7B41X-16(C)型铸钢液控止回阀结构：（图）
H7B41X-16(C)型铸钢液控止回阀外观尺寸：
|
DN |
L |
D |
b |
z0000d |
H |
H1 |
重量/kg |
|
40 |
220 |
150 |
18 |
4000017.5 |
175 |
115 |
28 |
|
50 |
250 |
165 |
20 |
4000017.5 |
175 |
115 |
28 |
|
65 |
280 |
185 |
20 |
4000017.5 |
195 |
135 |
34 |
|
80 |
310 |
200 |
20 |
8000017.5 |
215 |
155 |
40 |
|
100 |
350 |
220 |
24 |
8000017.5 |
215 |
155 |
49 |
|
125 |
400 |
250 |
24 |
8000017.5 |
240 |
170 |
78 |
|
150 |
450 |
285 |
26 |
8000022 |
240 |
170 |
111 |
|
200 |
500 |
340 |
26 |
12000022 |
280 |
190 |
155 |
H7B41X-16(C)型铸钢液控止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
