调节阀 低温调节阀
更新：2022/9/30 15:33:09 点击：
- 品牌： 工开阀门
- 型号： DY22F
产品介绍
DY22F-25P低温升压调节阀
由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。
DY22F-25P低温升压调节阀特点：
是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行机构，具有总体结构紧凑、重量轻、稳定性好等优点。低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度，必须配用阀门定位器。
DY22F-25P低温升压调节阀性能：
|
公称通径 |
DN10-40mm |
|
|
公称压力 |
PN2.5MPa |
|
|
适用介质 |
液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
|
|
适用温度 |
-196℃～+80℃ |
|
|
调压范围 |
311DE |
0.1MPa～0.3MPa |
|
312DE |
0.2MPa～1.0MPa |
|
|
313DE |
0.8MPa～1.6MPa |
|
DY22F-25P低温升压调节阀零部件材料表：
|
阀体、阀盖 |
ZG0Cr18Ni9 |
|
阀瓣、膜片 |
0Cr18Ni9 |
|
弹簧 |
60Si2MnA |
|
密封圈 |
PTFE |
DY22F-25P低温升压调节阀：（图）

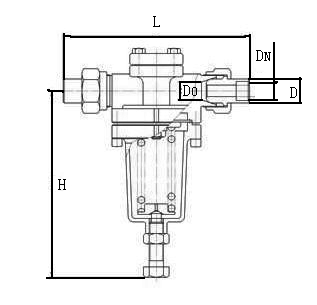

DY22F-25P低温升压调节阀外观尺寸：
|
产品型号 |
DY22F-25P 低温升压调节阀 |
重量 |
|||||
|
产品代号 |
通径 |
尺寸(mm) |
|||||
|
L |
D |
D0 |
H |
d |
|||
|
311～313DE10 |
10 |
155 |
14.5 |
10 |
150 |
10 |
2.8 |
|
311～313DE15 |
15 |
190 |
18.5 |
12 |
165 |
15 |
3.7 |
|
311～313DE20 |
20 |
200 |
25.5 |
14 |
185 |
20 |
5.6 |
|
311～313DE25 |
25 |
210 |
28.5 |
16 |
190 |
25 |
7.8 |
|
311～313DE32 |
32 |
260 |
38.5 |
18 |
250 |
32 |
10.5 |
|
311～313DE40 |
40 |
260 |
45.5 |
20 |
250 |
40 |
12.3 |
DY22F-25P低温升压调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
