闸阀 焊接闸阀
更新：2022/8/11 10:07:28 点击：
- 品牌： 工开阀门
- 型号： Z61H
产品介绍
Z61H焊接闸阀
其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。电站焊接闸阀中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
Z61H焊接闸阀特点：
1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。
2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命。
3、背密封设计，有效保护密封填料，杜绝跑冒滴漏。
4、双闸板设计，密封面自动 100% 吻合，特别方便在线检修。
5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。
6、阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松。
7、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏。
8、双向承压密封设计，满足各类特殊工况的苛刻要求。
9、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测。
10、各类自控智能型电装选择，实现远程自动控制及自动检测。
Z61H焊接闸阀性能：
|
公称压力 |
强度试验(MPa) |
密封试验(MPa) |
适用温度℃ |
适用介质 |
|
25.0 |
37.5 |
27.5 |
≤425 |
水 |
|
32.0 |
48.0 |
35.2 |
≤425 |
|
|
P54100V |
30 |
11 |
≤540 |
|
|
P54140V |
42 |
15.4 |
||
|
P54170V |
48 |
18.7 |
Z61H焊接闸阀制造标准：
|
执行标准 |
设计与制造 |
结构长度 |
压力-温度等级 |
试验-检验 |
|
E101 |
E101 |
E101 JB/T3595 |
E101 |
Z61H焊接闸阀零部件材料表：
|
1 |
阀体 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
阀板 |
WCB、WC6、WC9 |
|
3 |
阀杆 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
|
4 |
阀盖 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
压板 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
|
6 |
填料 |
增强柔性石墨、V型聚四氟乙烯填料 |
|
7 |
压盖 |
1Cr13、WCB、CF8、CF3、CF8M、CF3M |
|
8 |
支架 |
WCB、WC6、WC9 |
|
9 |
电动执行器 |
壳体(HT200、WCB) |

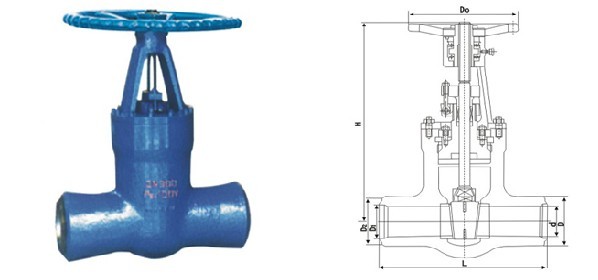

Z61H焊接闸阀结构：（图）
Z61H焊接闸阀外观尺寸：
|
公称压力 |
公称通径 |
外形尺寸及连接尺寸（mm） |
||||
|
L |
D |
L1 |
d2 |
H |
||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
Z61H焊接闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
