Q641F Y-16-40C P气动球阀

气动、法兰连接、浮动球直通式结构形式,阀座密封面材料为节与控制。选用不同的材质，气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素CF8、CF8M、合金钢的球阀。气动法兰球阀主要用于截断或接通管路中的介质，亦可用用于流体的调等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门等多种介质。气动法兰球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

Q641F Y-16-40C P气动球阀特点：

1. 流体阻力小，其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用

4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5. 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀[门密封面的侵蚀。

7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8. 因为气动球阀动力源采用的是气体，-般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。

9. 相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，( 手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。)

Q641F Y-16-40C P气动球阀性能：

Q641F Y-16-40C P气动球阀制造标准：

1、设计与制造: GB12237-89、API608、API6D、 JPI7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSIB16.5 、JISB2212 ~ 2214、NFE29-211 、DIN2543 。

3、结构长度: GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。

4、检验主试验: JB/T9092、APIS98。

Q641F Y-16-40C P气动球阀零部件材料表：

Q641F Y-16-40C P气动球阀结构：（图）

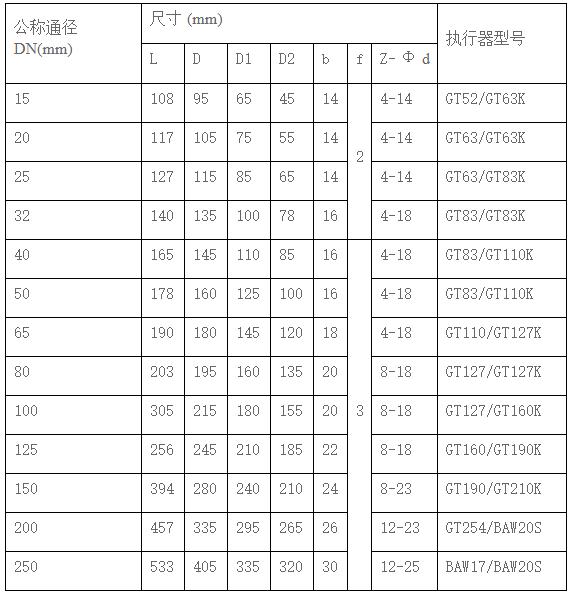

Q641F Y-16-40C P气动球阀外观尺寸：

Q641F Y-16-40C P气动球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
