减压阀 蒸汽减压阀
更新：2022/9/19 9:20:33 点击：
- 品牌： 工开阀门
- 型号： YG13H
产品介绍
YG13H内螺纹高灵敏度蒸汽减压阀
属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本阀门主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
YG13H内螺纹高灵敏度蒸汽减压阀特点：
1、提高了对出口压力变化的传感效能，提高了灵敏度， 降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
YG13H内螺纹高灵敏度蒸汽减压阀性能：
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
|
压差(Mpa) |
0.05 |
0.07 |
|
渗漏量 |
GB12245-1989 |
|
YG13H内螺纹高灵敏度蒸汽减压阀零部件材料表：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
PH15-7Mo |
|
活塞环 |
对位聚苯 |
|
导阀座 导阀瓣 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导调主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |

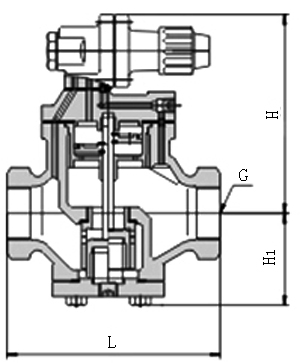

YG13H内螺纹高灵敏度蒸汽减压阀：（图）
YG13H内螺纹高灵敏度蒸汽减压阀外观尺寸：
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
YG13H内螺纹高灵敏度蒸汽减压阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
