蝶阀 气动对夹蝶阀
更新：2022/8/5 16:45:43 点击：
- 品牌： 工开阀门
- 型号： D671X
产品介绍
D671X气动对夹蝶阀
由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动对夹蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D671X气动对夹蝶阀特点：
1设计新颖、合理、结构独特，重量轻，启闭迅速。
2操力矩小，操作方便，省力灵巧。
3可以任何位置安装，维修方便。
4密封件可以更换，密封性能可靠达到双向密封零泄漏。
5密封材料耐老化、耐腐蚀，使用寿命长等特点
D671X气动对夹蝶阀制造标准：
|
设计标准 |
GB/T12238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-2000；JB/T9092-1999 |
D671X气动对夹蝶阀技术参数：
|
公称通径DN(mm) |
DN50～1000mm |
|
公称压力(MPa) |
PN1.0、1.6、2.5MPa |
|
阀体形式 |
直通铸造阀体 |
|
连接形式 |
法兰式、对夹式 |
|
阀芯形式 |
蝶板式 |
|
密封填料 |
柔性石墨、聚四氟乙烯 |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的±2% |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
D671X气动对夹蝶阀零部件材料表：
|
零件名称 |
主要材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
D671X气动对夹蝶阀结构：（图）

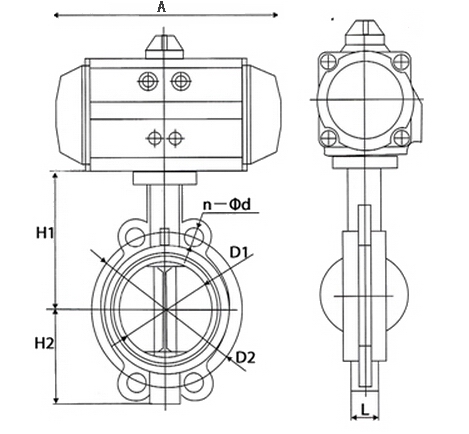

D671X气动对夹蝶阀外观尺寸：
|
公称通径 |
长度 |
外形尺寸(参考值) |
连接尺寸(标准值) |
||||||||
|
0.6MPa |
1.0MPa |
||||||||||
|
毫米 |
英寸 |
L |
H1 |
H2 |
A |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
12 |
78 |
230 |
860 |
600 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
14 |
78 |
248 |
883 |
600 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
|
400 |
16 |
102 |
289 |
972 |
600 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
D671X气动对夹蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
