ZYHQ、ZYHX型电子式电动三通合流调节阀

电子式电动三通分流调节阀采用圆筒型簿壁窗口形阀芯导向，配用3610国产系列电子直行程电动执行机构，接受0-10或4-20mA,D信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或将不同温度的同种流体，混合成一温度流体。三通分流阀将一种流体分成两路流体。上海一环流体控制设备有限公司生产的电子式电动三通合流、分流调节阀公称通径由25mm至300mm，公称压力1、6、4、0、6、4Mpa，适用流体温度由-60℃-450℃，控制信号为0-10或4-20mA,DC。该电动调节阀配用不同的阀盖可分为普通型和散热型两种。

ZYHQ、ZYHX型电子式电动三通合流调节阀技术参数：

工作温度（℃）
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450
介质温度（℃）200以下（对合流阀而言）
固有可调比 R30：1
公称压力 PN(Mpa)1.6、4.0、6.4
允许泄漏(L/min)硬密封：III级、如密封：IV级
作用方式电开式、 电关式
信号故障时阀状态全开、全关、保位
信号范围(DC) 0～10mA、 4～20mA、1～5V、 0～10V
电源电压220V、 50HZ

ZYHQ、ZYHX型电子式电动三通合流调节阀零部件材料表：

阀体、阀盖WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
填料聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套2Cr13

ZYHQ、ZYHX型电子式电动三通合流调节阀结构：（图）

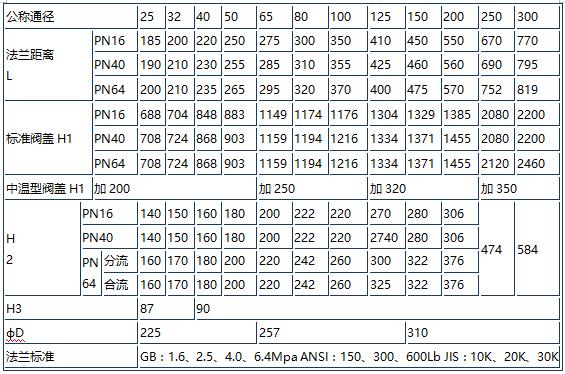

ZYHQ、ZYHX型电子式电动三通合流调节阀外观尺寸：

ZYHQ、ZYHX型电子式电动三通合流调节阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
