蝶阀 通风蝶阀
更新：2022/9/29 14:30:29 点击：
- 品牌： 工开阀门
- 型号： QD741W-6
产品介绍
QD741W-6 液动通风蝶阀
手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节介质流量之用。
QD741W-6 液动通风蝶阀特点：
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
QD741W-6 液动通风蝶阀性能：
|
公称通径(mm) |
DN500～ DN2000 |
DN500～ DN6000 |
|
|
公称压力(MPa) |
≤ 0.60 |
≤ 0.25 |
|
|
工作压力(MPa) |
≤ 0.60 |
≤ 0.02 |
|
|
试验压力(MPa) |
壳体 |
1.5 倍工作压力 |
1.5 倍工作压力 |
|
密封 |
1.1 倍工作压力 |
1.1 倍工作压力 |
|
|
工作温度(℃ ) |
≤ 250℃ |
≤ 250℃ |
|
|
适用介质 |
煤气、空气、烟气 |
||
QD741W-6 液动通风蝶阀零部件材料表：
|
零件名称 |
阀体 |
阀板 |
阀轴 |
|
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
QD741W-6 液动通风蝶阀：（图）

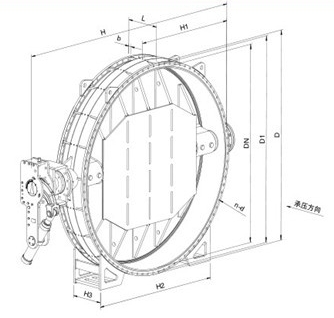

QD741W-6 液动通风蝶阀外观尺寸：
|
DN |
L |
D |
D1 |
b |
n-d |
L1 |
L2 |
参考质量 (kg) |
|
500 |
300 |
645 |
600 |
32 |
20-ф22 |
1110 |
623 |
385 |
|
600 |
755 |
705 |
36 |
20-ф26 |
1135 |
695 |
505 |
|
|
700 |
860 |
810 |
40 |
24-ф26 |
1156 |
750 |
525 |
|
|
800 |
350 |
975 |
920 |
44 |
24-ф30 |
1377 |
820 |
645 |
|
900 |
1075 |
1020 |
48 |
1420 |
875 |
745 |
||
|
1000 |
1175 |
1120 |
52 |
28-ф30 |
1435 |
923 |
849 |
|
|
1200 |
1405 |
1340 |
60 |
32-ф33 |
1700 |
1055 |
1147 |
|
|
1400 |
400 |
1630 |
1560 |
68 |
36-ф36 |
1836 |
1175 |
1335 |
|
1600 |
1830 |
1760 |
76 |
40-ф36 |
2115 |
1250 |
1740 |
QD741W-6 液动通风蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
