球阀 气动球阀
更新：2022/8/12 14:21:56 点击：
- 品牌： 工开阀门
- 型号： Q641F
产品介绍
Q641F气动球阀
采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动球阀广泛应用于石油、
Q641F气动球阀特点：
1流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q641F气动球阀性能：
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB |
|||||||||||
|
允许压差(MPa) |
≤公称压力 |
|||||||||||
|
阀体形式 |
两段式铸造球阀 |
|||||||||||
|
连接形式 |
法兰式、焊接式、螺纹式 |
|||||||||||
|
阀芯形式 |
"O"型球形阀芯 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
流量特性 |
近似快开型 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||
|
配置执行机构 |
可配GT、SR、ST、AT、AW等系列气动执行机构 |
|||||||||||
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
|||||||||||
Q641F气动球阀零部件材料表：
|
零件名称 |
材料 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
|
填料 |
V型PTFE四氟填料、柔性石墨 |
|||
Q641F气动球阀结构：（图）

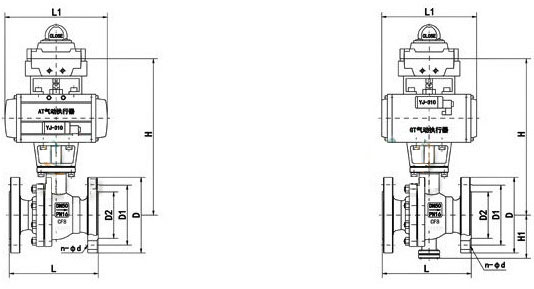

Q641F气动球阀外观尺寸：
|
DN |
L |
H |
D |
D1 |
L0 |
Z-φd |
执行器型号 |
|
15 |
130 |
200 |
95 |
65 |
165 |
4-φ14 |
QW01/AT50D |
|
20 |
140 |
204 |
105 |
75 |
165 |
4-φ14 |
QW01/AT50D |
|
25 |
150 |
215 |
115 |
85 |
165 |
4-φ14 |
QW01/AT63D |
|
32 |
165 |
240 |
135 |
100 |
225 |
4-φ18 |
QW02/AT63D |
|
40 |
180 |
265 |
145 |
110 |
225 |
4-φ18 |
QW02/AT75D |
|
50 |
200 |
275 |
160 |
125 |
225 |
4-φ18 |
QW02/AT75D |
|
65 |
220 |
379 |
180 |
145 |
245 |
4-φ14/4-φ18 |
QW03/AT88D |
|
80 |
250 |
390 |
195 |
160 |
330 |
8-φ18 |
QW04/AT100D |
|
100 |
280/320 |
416 |
215/230 |
180/190 |
330 |
8-φ18/8-φ23 |
QW04/AT115D |
|
125 |
320/381 |
542 |
245/270 |
210/220 |
380 |
8-φ18/8-φ25 |
QW05/AT145D |
|
150 |
360/400 |
572 |
280/300 |
240/250 |
380 |
8-φ23/8-φ25 |
QW06/AT160D |
|
200 |
400/500 |
736 |
335/360 |
295/310 |
440 |
12-φ25/12-φ25 |
AW17 |
|
250 |
530/568 |
926 |
405/425 |
355/370 |
580 |
12-φ25/12-φ30 |
AW20 |
|
300 |
600/648 |
1059 |
460/485 |
410/430 |
715 |
12-φ25/16-φ30 |
AW28 |
|
350 |
550/762 |
1127 |
520/550 |
470/490 |
875 |
16-φ25/16-φ34 |
AW28 |
|
400 |
600/838 |
1398 |
580/610 |
525/550 |
995 |
16-φ30/16-φ34 |
AW35 |
Q641F气动球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
