蝶阀 重锤式液控蝶阀
更新：2022/8/8 11:16:58 点击：
- 品牌： 工开阀门
- 型号： HD7S41X
产品介绍
HD7S41X重锤式液控蝶阀
是目前国内外较先进的管路控制设备，主要用于水电站、自来水给水泵房以及电力、石油、化工、冶金、矿山等其他各类泵站、安装在水轮机进口或水泵出口管路、作截止、止回、调节之用。
HD7S41X重锤式液控蝶阀特点：
1、能按程序启闭、在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭；调节范围大、适应性强。
2、可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故，有效地降低了管网系统的压力波动、保障设备的安全可靠运行。
3、该阀可取代水泵出口处原电动闸阀和止回阀的功能，减少占地面积及基建投资。同时其流阻系数仅为0.1～0.6，远小于止回阀的流阻系数（1.7～2.6），节能效果明显。
4、本公司S（锁定型）、B（保压型）、X（蓄能器型）系列液控止回蝶均是对国内同类产品加以改进和完善后发展起来的新一代产品，大大增强了系统的可靠性和安全性。同时，本公司可根据用户的特殊要求单独进行设计，多位满足广大用户对该类产品的需要。
HD7S41X重锤式液控蝶阀制造标准：
|
设计与制造 |
GB/T14478、JB/T5299 |
|
结构长度 |
GB/T12221 |
|
配管法兰 |
JB/T74～90、GB/T12380、GB/T9112～9131 |
|
蓄能器标准 |
GB/T2352 |
|
试验与检验 |
GB/T14478、GB/T13927 |
|
质量保证 |
ISO9001 |
HD7S41X重锤式液控蝶阀零部件材料表：
|
零件名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、碳素钢 |
|
蝶板 |
灰铸铁、球墨铸铁、碳素钢 |
|
阀轴 |
2Cr13、45# |
|
阀体密封面 |
铜、不锈钢 |
|
蝶板密封圈 |
优质丁橡胶、不锈钢 |
|
填料 |
V形密封圈 |
|
墙板 |
碳素钢 |

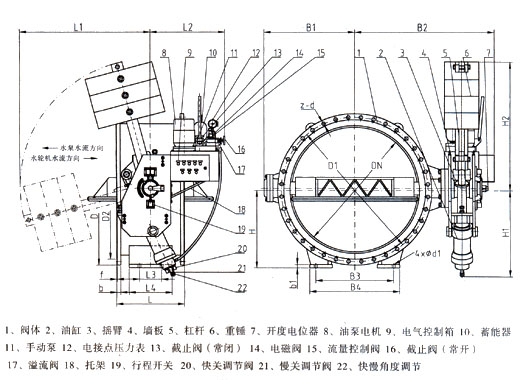

HD7S41X重锤式液控蝶阀结构：（图）
HD7S41X重锤式液控蝶阀外观尺寸：
公称通径
L
D
b
f
H
L1
B1
B2
b1
d1
z-d
B型
S型
300
270
435
24
4
300
807
305
770
770
30
Φ30
12-Φ23
350
290
485
26
4
300
807
335
805
805
30
Φ30
12-Φ23
400
310
535
28
4
300
807
365
837
837
30
Φ30
16-Φ23
500
350
640
30
4
350
1288
437
903
1010
40
Φ34
16-Φ23
600
390
755
30
5
405
1288
533
986
1026
40
Φ34
20-Φ25
700
430
860
30
5
460
1288
555
996
1075
40
Φ34
24-Φ25
800
470
975
30
5
520
1288
614
1075
1175
40
Φ34
24-Φ30
900
510
1075
30
5
570
1402
675
1120
1120
40
Φ34
24-Φ30
1000
550
1175
30
5
640
1402
750
1280
1280
40
Φ34
28-Φ30
1200
630
1375
30
5
750
1402
840
1420
1460
40
Φ34
32-Φ30
1300
710
1475
30
5
780
1402
920
1485
1525
40
Φ42
36-Φ30
1400
710
1575
30
5
835
1402
975
1550
1610
40
Φ42
36-Φ30
1500
790
1690
30
5
900
1402
1050
1590
1650
40
Φ42
36-Φ30
1600
790
1785
32
5
935
1905
1120
1850
1950
40
Φ42
40-Φ30
1750
870
1935
32
5
1070
1905
1240
1955
2105
45
Φ42
44-Φ30
1800
870
1985
34
5
1040
1905
1265
1980
2130
45
Φ42
44-Φ30
2000
950
2185
34
5
1130
2135
1380
2250
2285
45
Φ45
48-Φ30
2200
1000
2400
36
6
1240
2135
1465
2490
2570
45
Φ45
52-Φ34
2400
1100
2600
38
6
56-Φ34
DN
HD7S41X重锤式液控蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
