蝶阀 电动对夹式蝶阀
更新：2022/8/8 10:02:50 点击：
- 品牌： 工开阀门
- 型号： D971F46
产品介绍
D971F46电动对夹式衬氟蝶阀
广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
D971F46电动对夹式衬氟蝶阀特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。
D971F46电动对夹式衬氟蝶阀制造标准：
|
设计标准 |
GB12238 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
蜗轮、手动、电动、气动 |
D971F46电动对夹式衬氟蝶阀零部件材料表：
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、衬F46、F4 |
|
阀座 |
铸钢 |
|
带杆蝶板 |
铸钢、不锈钢、衬F46、F4 |
|
填料 |
F4 |
|
衬垫 |
硅橡胶 |
|
蜗轮手柄 |
球墨铸铁 |
D971F46电动对夹式衬氟蝶阀结构：（图）

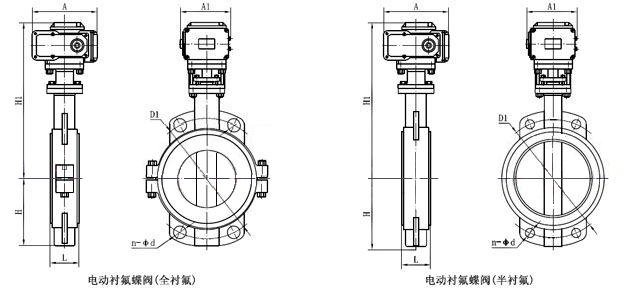

D971F46电动对夹式衬氟蝶阀外观尺寸：
|
公称通径 |
结构长度 |
外形尺寸 |
连接尺寸(标准值) |
|||||||
|
0.6MPa |
1.0MPa |
|||||||||
|
毫米 |
英寸 |
L |
H |
H1 |
A |
A1 |
D1 |
n-φd |
D1 |
n-φd |
|
50 |
2 |
43 |
63 |
438 |
125 |
80 |
110 |
4-14 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
453 |
125 |
80 |
130 |
4-14 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
478 |
125 |
80 |
150 |
4-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
519 |
125 |
80 |
170 |
4-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
713 |
325 |
190 |
200 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
749 |
325 |
190 |
225 |
8-18 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
843 |
325 |
190 |
280 |
8-18 |
295 |
8-22 |
|
250 |
10 |
68 |
206 |
947 |
363 |
230 |
335 |
12-18 |
350 |
12-22 |
|
300 |
12 |
78 |
230 |
1013 |
363 |
230 |
395 |
12-22 |
400 |
12-22 |
|
350 |
14 |
78 |
248 |
1046 |
363 |
230 |
445 |
12-22 |
460 |
16-22 |
|
400 |
16 |
102 |
289 |
1135 |
363 |
230 |
495 |
16-22 |
515 |
16-26 |
|
450 |
18 |
114 |
320 |
1328 |
465 |
300 |
550 |
16-22 |
565 |
20-26 |
|
500 |
20 |
127 |
343 |
1226 |
546 |
325 |
600 |
20-22 |
620 |
20-26 |
|
600 |
24 |
154 |
413 |
1394 |
546 |
325 |
705 |
20-26 |
725 |
20-30 |
|
700 |
28 |
165 |
478 |
1534 |
546 |
325 |
810 |
24-26 |
840 |
24-30 |
|
800 |
32 |
190 |
525 |
1659 |
546 |
325 |
920 |
24-30 |
950 |
24-33 |
|
900 |
36 |
203 |
585 |
1748 |
617 |
450 |
1020 |
24-30 |
1050 |
28-33 |
|
1000 |
40 |
216 |
640 |
1805 |
632 |
455 |
1120 |
28-30 |
1160 |
28-36 |
|
1200 |
48 |
254 |
755 |
2035 |
632 |
455 |
1340 |
32-33 |
1380 |
32-39 |
|
1400 |
56 |
279 |
910 |
2310 |
790 |
550 |
1560 |
36-36 |
1590 |
36-42 |
|
1600 |
64 |
318 |
1030 |
2845 |
868 |
580 |
1760 |
40-36 |
1820 |
40-48 |
|
1800 |
72 |
356 |
1140 |
3060 |
868 |
580 |
1970 |
44-39 |
2020 |
44-48 |
|
2000 |
80 |
406 |
1250 |
3350 |
965 |
600 |
2180 |
48-42 |
2230 |
48-48 |
D971F46电动对夹式衬氟蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
