蝶阀 气动蝶阀
更新：2022/9/7 14:02:51 点击：
- 品牌： 工开阀门
- 型号： ZMAW
产品介绍
ZMAW气动薄膜调节蝶阀：
输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。
ZMAW气动薄膜调节蝶阀特点：
1、此阀门具有结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。
2、具有体积小、重量轻、额定流量系数大等优点，
3、本系列产品有标准型、高温型及密封型三种
4、气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。
ZMAW气动薄膜调节蝶阀性能：
|
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
额定流量系数Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
|||
|
公称压力 MPa |
0.6 |
||||||||||||
|
额定转角 ° |
70 |
||||||||||||
|
信号压力 KPa |
20～100 |
||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||
|
介质温度 ℃ |
-20～200(常温) ； -40～450(中温) ； -40～600(高温) |
||||||||||||
|
接管法兰 |
按JB78-59对夹式法兰连接 |
||||||||||||
|
信号连接螺孔 |
M16×1.5 |
||||||||||||
|
配用执行机构 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
|||||||
|
活塞式 |
|
ZSC-45 |
|||||||||||
|
阀体材质 |
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
||||||||||||
|
可配附件 |
手轮、定位器、空气过滤减压器等。 |
||||||||||||
ZMAW气动薄膜调节蝶阀零部件材料表：
|
阀 体 |
HT200、ZG230—450、ZG1Cr18Ni9Ti |
|
阀 板 |
碳钢、1Cr18Ni9Ti |
|
长 轴 |
1Cr18Ni9Ti |
|
阀 座 |
碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯 |
|
内轴承 |
青铜、不锈钢堆焊司钛合金 |
|
填 料 |
聚四氟乙烯、柔性石墨 |
|
阀 盖 |
碳钢 |
ZMAW气动薄膜调节蝶阀结构：（图）

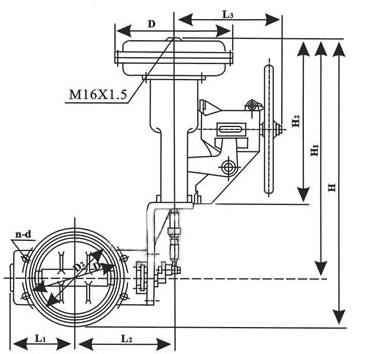

ZMAW气动薄膜调节蝶阀外观尺寸：
|
公称通径 |
D1 |
L1 |
n-d |
H |
D |
L3 |
法兰端面距 |
|
50 |
110 |
92 |
4-14 |
637 |
280 |
278 |
60 |
|
80 |
150 |
92 |
4-18 |
644 |
280 |
278 |
|
|
100 |
175 |
102 |
654 |
280 |
278 |
||
|
125 |
200 |
117 |
8-18 |
723 |
325 |
278 |
|
|
150 |
225 |
130 |
736 |
325 |
278 |
||
|
200 |
280 |
172 |
763 |
325 |
278 |
70 |
|
|
250 |
335 |
197 |
12-18 |
1008 |
410 |
376 |
|
|
300 |
395 |
227 |
12-23 |
1034 |
410 |
376 |
80 |
|
350 |
445 |
252 |
1059 |
410 |
376 |
||
|
400 |
495 |
296 |
16-23 |
1238 |
495 |
376 |
100 |
|
450 |
550 |
321 |
1266 |
495 |
376 |
||
|
500 |
600 |
346 |
1291 |
495 |
376 |
||
|
600 |
705 |
480 |
20-25 |
1486 |
|
180 |
150 |
|
700 |
810 |
530 |
24-25 |
1539 |
|
180 |
|
|
800 |
920 |
595 |
24-30 |
1596 |
|
180 |
200 |
|
900 |
1020 |
685 |
24-30 |
1661 |
|
180 |
|
|
1000 |
1120 |
735 |
28-30 |
1711 |
|
180 |
200 |
ZMAW气动薄膜调节蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
