球阀 承插焊球阀

更新:2022/8/12 11:42:24      点击:
  • 品牌:   工开阀门
  • 型号:   Q61F
  • 在线订购
产品介绍

Q61F承插焊球阀

属于手动类球阀,带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

Q61F承插焊球阀性能:

公称压力

适用稳定范围

适用介质

承插焊标准SW

1.6-6.4MPa

-20~232℃~350℃

水、油、气及某些腐蚀性液体(W。O。G)

GB12224.ANSIB16.25

Q61F承插焊球阀零部件材料表:

零件名称

材质

阀体

不锈钢CF8M

碳钢WCB

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

碳钢WCB

球体

不锈钢SS316

不锈钢SS304

阀杆

不锈钢SS316

不锈钢SS316

螺母

不锈钢SS304

FCD45

垫圈

不锈钢SS304

FCD45

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

B7

填料压盖螺母

不锈钢SS304

不锈钢SS304

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

不锈钢SS304

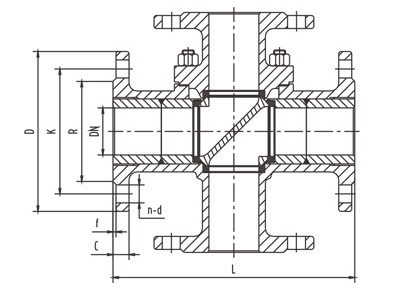

Q61F承插焊球阀结构:(图)


Q61F承插焊球阀外观尺寸:

SIZE

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

100

100

130

130

165

165

190

190

250

250

280

W

100

100

130

130

165

165

190

190

250

250

280

Q61F承插焊球阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。

其它需知,敬请来电13671965985咨询,全天侯为您服务!

定货需知:(备有表格请提供邮箱)

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称,型号,材质。

3. 标明现场工况:介质,温度,环境要求。

4. 产品连接方式,启闭操作方式。

5. 定制数量,恰谈时确定的样图(L/H)。

6. 收货单位,收货人,地址,收验时间,联电话。
