低温高压截止阀
更新：2022/7/5 16:43:06 点击：
- 品牌： 工开阀门
- 型号： DJ61Y-160P
产品介绍
DJ61Y-160P低温高压截止阀特点：
1、结构简单，制造和维修比较方便；
2、工作行程小，启闭时间短；
3、密封性好，密封面间磨擦力小，寿命较大；
4、流体阻力大，开启和关闭时所需力较大；
5、不适用于带颗粒、粘度较大、易结焦的介质；
6、调节性能较差。
DJ61Y-160P低温高压截止阀性能：
|
公称通径 |
DN10mm～50mm |
|
公称压力 |
PN16.0MPa |
|
适用介质 |
液氧、液氮、液氩、液化天然气、 液态二氧化碳、液态丙烷等 |
|
适用温度 |
-196℃～+150℃ |
DJ61Y-160P低温高压截止阀零部件材料表：
|
阀体、阀盖 |
0Cr18Ni9 |
|
阀瓣、阀杆 |
0Cr18Ni9 |
|
密封圈 |
T2 |
|
填料 |
PTFE |

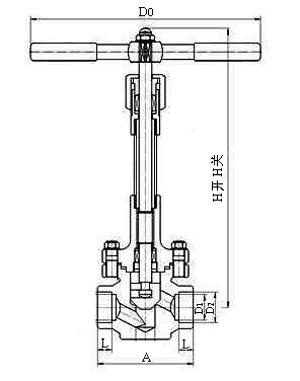

DJ61Y-160P低温高压截止阀结构：（图）
DJ61Y-160P低温高压截止阀外观尺寸：
|
产品型号 |
DJ61Y-160P低温高压截止阀 |
重量 (kg) |
|||||||
|
产品代号 |
通径 DN(mm) |
尺 寸(mm) |
|||||||
|
H开 |
H关 |
D1 |
D2 |
L |
A |
D0 |
|||
|
861DJ10 |
10 |
258 |
250 |
10 |
14.5 |
10 |
80 |
160 |
7.0 |
|
861DJ15 |
15 |
258 |
250 |
15 |
22.5 |
10 |
110 |
160 |
7.2 |
|
861DJ20 |
20 |
322 |
310 |
20 |
28.5 |
10 |
120 |
250 |
11.1 |
|
861DJ25 |
25 |
322 |
310 |
25 |
34.5 |
15 |
120 |
250 |
11.4 |
|
861DJ40 |
40 |
390 |
370 |
40 |
49.5 |
15 |
180 |
400 |
22.8 |
|
861DJ50 |
50 |
390 |
370 |
50 |
61.5 |
15 |
200 |
450 |
23.3 |
DJ61Y-160P低温高压截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
