球阀 手动球阀
更新：2022/8/11 16:37:10 点击：
- 品牌： 工开阀门
- 型号： Q41F
产品介绍
Q41F手动球阀
主要用于截断或接通介质，也可用于流体的调节与控制。与其它阀类相比
Q41F手动球阀特点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
Q41F手动球阀制造标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
Q41F手动球阀零部件材料表：
|
阀体 |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体阀杆 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||
|
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片 |
||||||
|
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
||||||
|
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
||||||
|
填料压盖 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) |
||||||
|
介质 |
水蒸汽油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
||

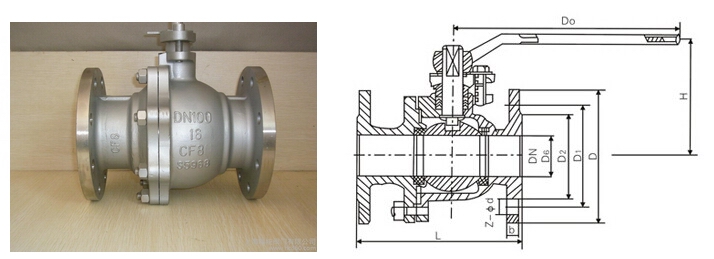

Q41F手动球阀结构：（图）
Q41F手动球阀外观尺寸：
|
1.6MPa |
DN |
L |
D |
b |
n-φd |
H |
D0 |
|
凸面法兰 |
15 |
130 |
95 |
14 |
4-14 |
78 |
140 |
|
20 |
140 |
105 |
14 |
4-14 |
84 |
160 |
|
|
25 |
150 |
115 |
14 |
4-14 |
95 |
180 |
|
|
32 |
165 |
135 |
16 |
4-18 |
150 |
250 |
|
|
40 |
180 |
145 |
16 |
4-18 |
150 |
300 |
|
|
50 |
200 |
160 |
18 |
4-18 |
170 |
350 |
|
|
65 |
220 |
180 |
20 |
4-18 |
195 |
350 |
|
|
80 |
250 |
195 |
20 |
8-18 |
215 |
400 |
|
|
100 |
280 |
215 |
20 |
8-18 |
250 |
500 |
|
|
125 |
320 |
245 |
22 |
8-18 |
265 |
600 |
|
|
150 |
360 |
280 |
24 |
8-23 |
270 |
800 |
|
|
200 |
400 |
335 |
26 |
12-23 |
330 |
1200 |
Q41F手动球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
